如何製作乙太網路線
How to make an Ethernet cable
台灣國立海洋大學網路發展協會
Institute of Network Development, NTOU, Taiwan
需要的材料
Needed ingredients

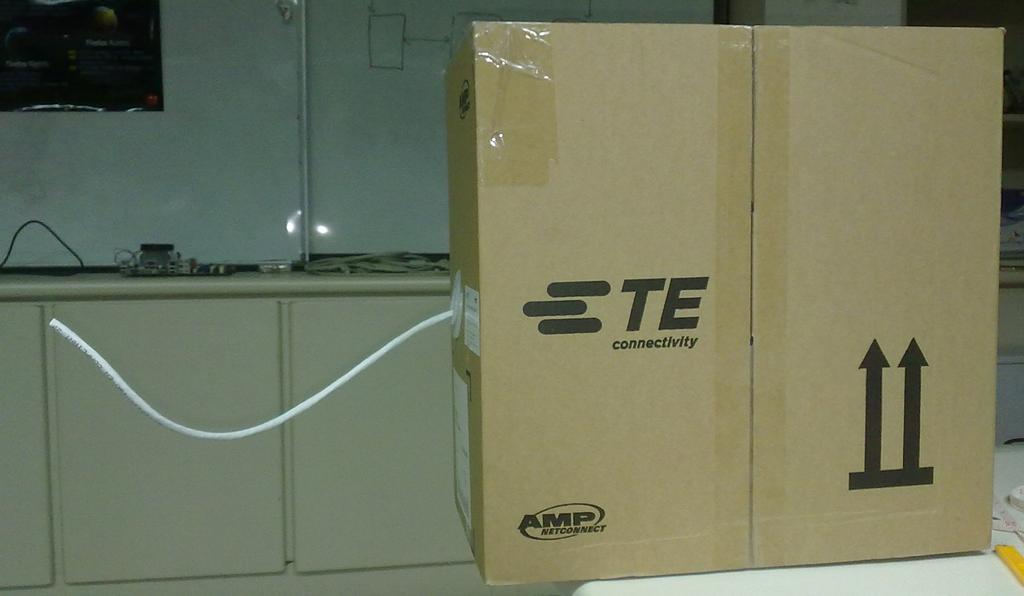

- 網路線線材
Network cable
需要的材料
Needed ingredients
-

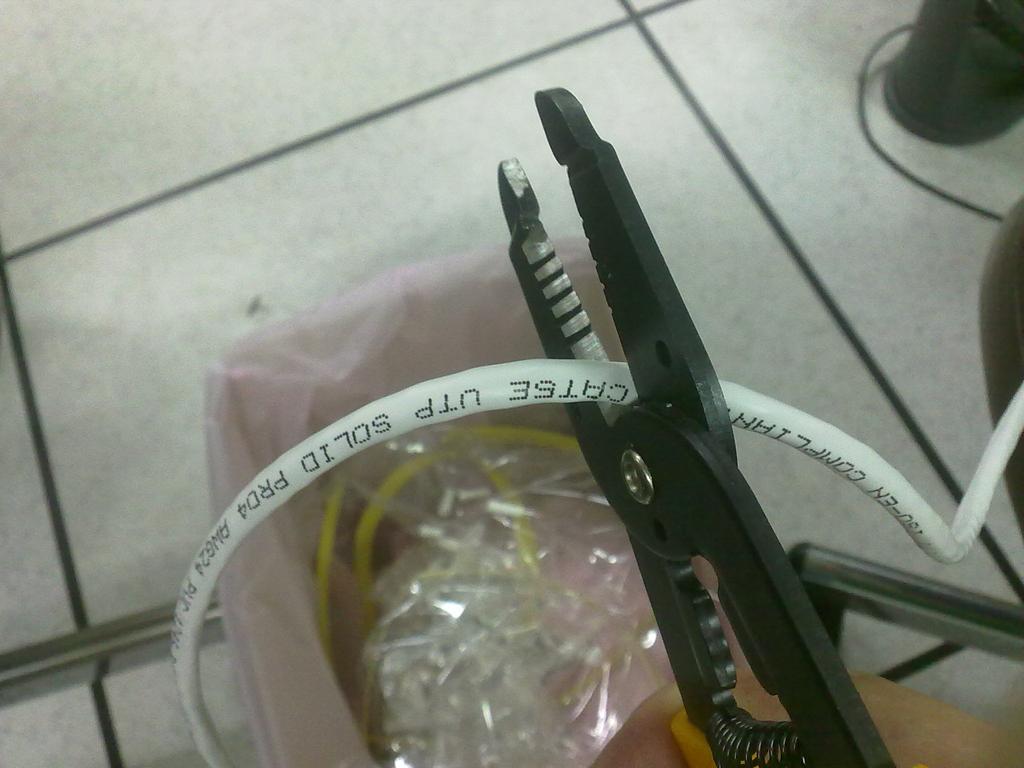

剝線鉗或大隻的剪刀
-
用來剪斷網路線
需要的材料
Needed ingredients

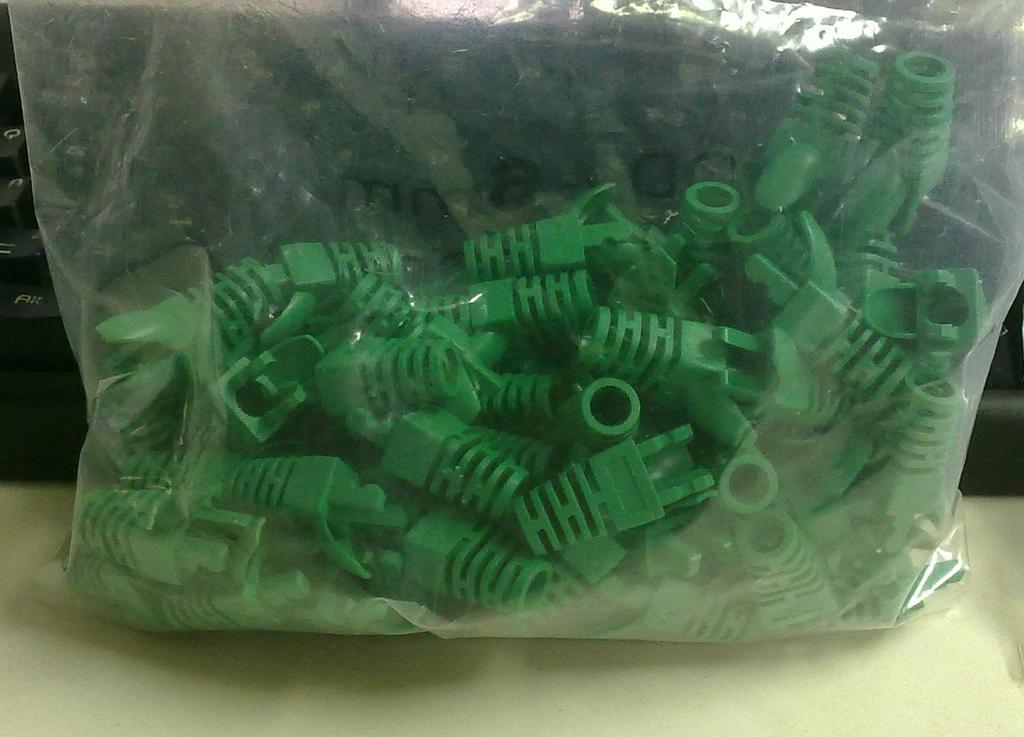

- 網路接頭橡膠套
需要的材料
Needed ingredients
-

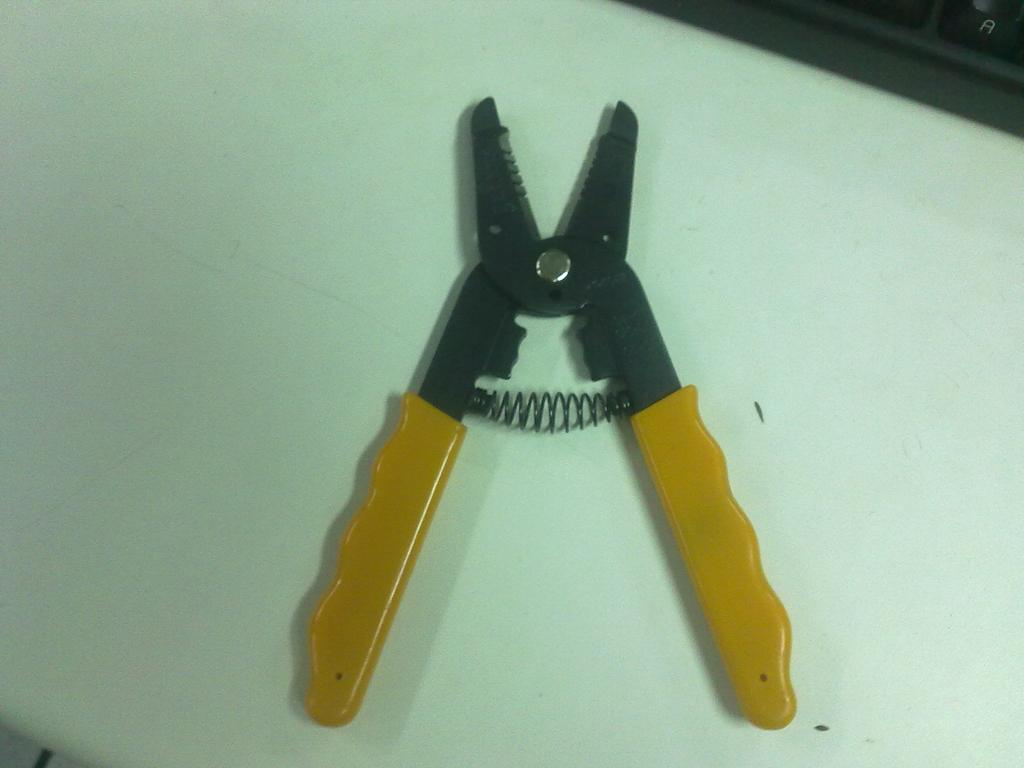

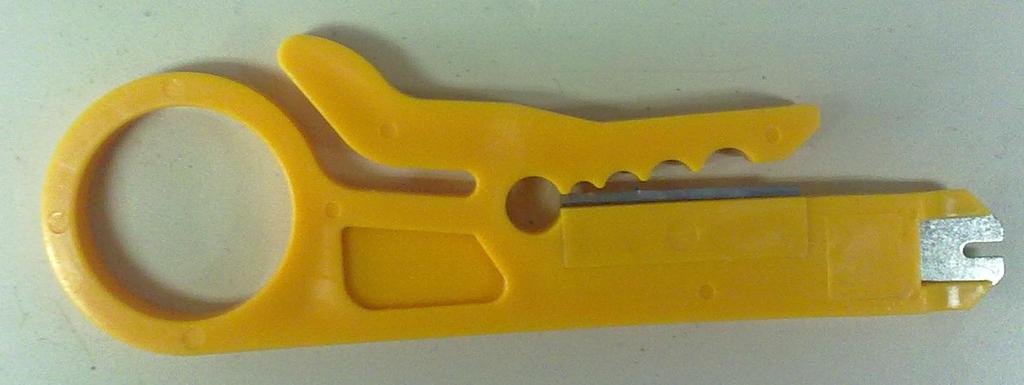

剝線器(T1?)
需要的材料
Needed ingredients

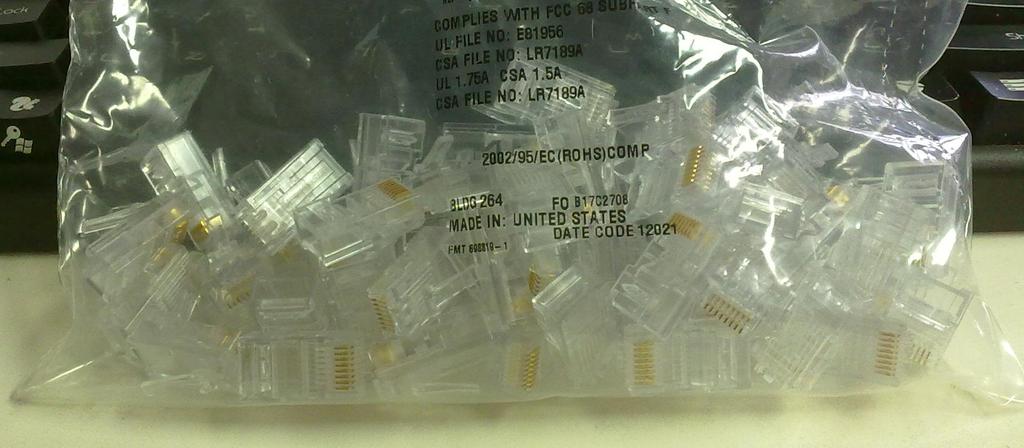

- 水晶接頭
需要的材料
Needed ingredients
-

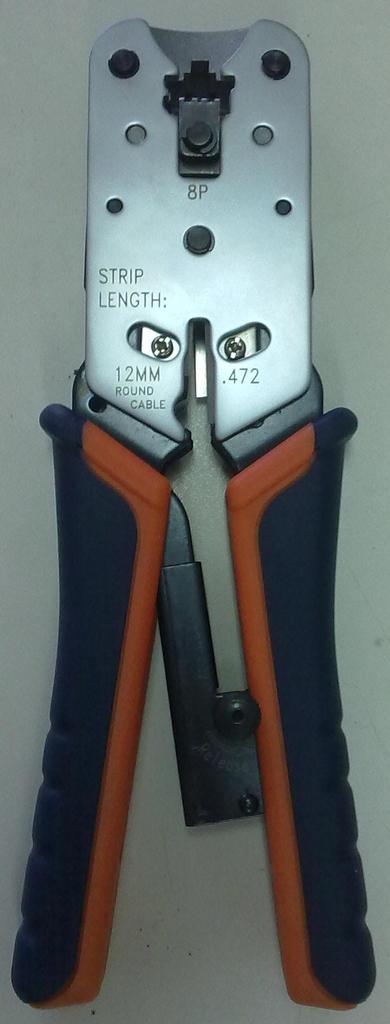

壓線器
-
將水晶接頭端子接通網路線芯的工具
需要的材料
Needed ingredients

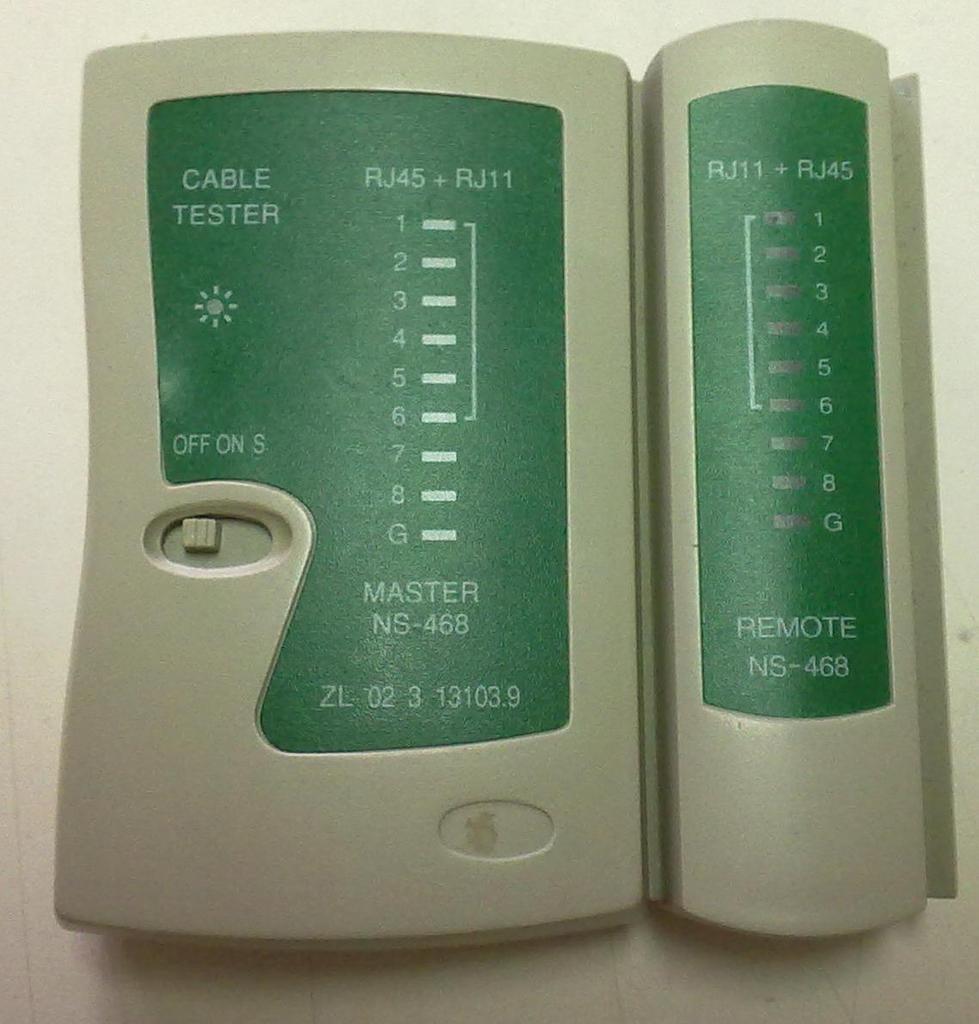

- 測線器
- 測試網路線各個接腳是否接通、順序正確
製作程序
Making process
- 剪取所需長度的網路線
製作程序
Making process

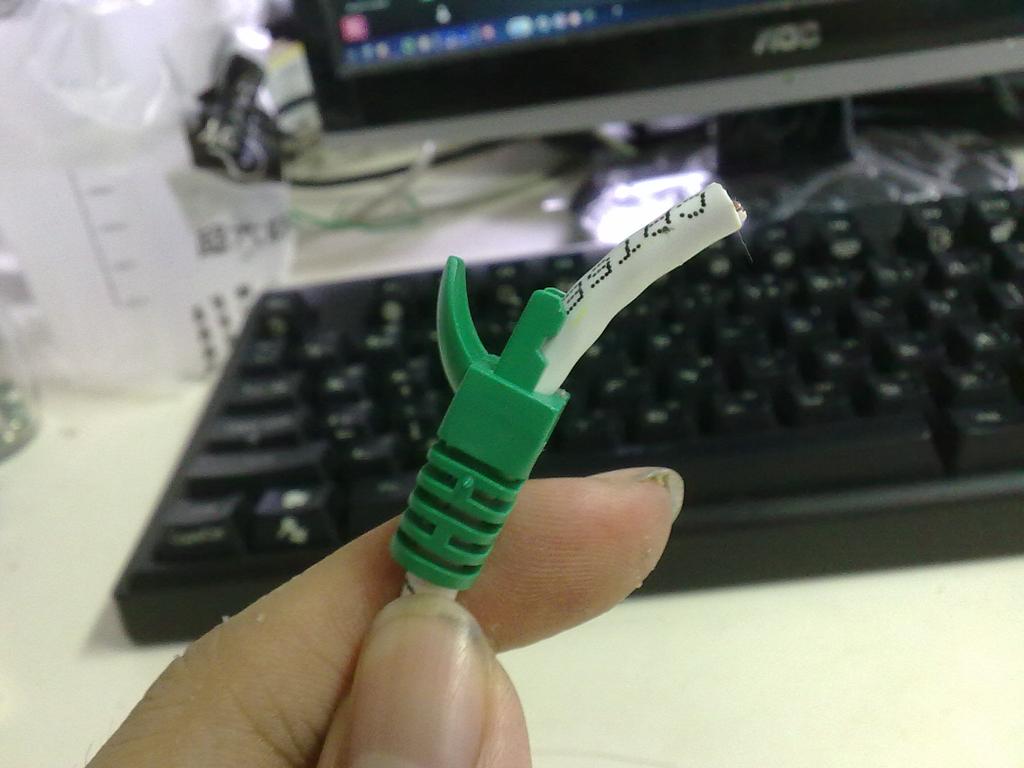

- 網路線兩端各套上一個橡膠接頭
製作程序
Making process
- 量出約一個水晶接頭長度的距離並用剝線器將網路線外皮剝掉
製作程序
Making process

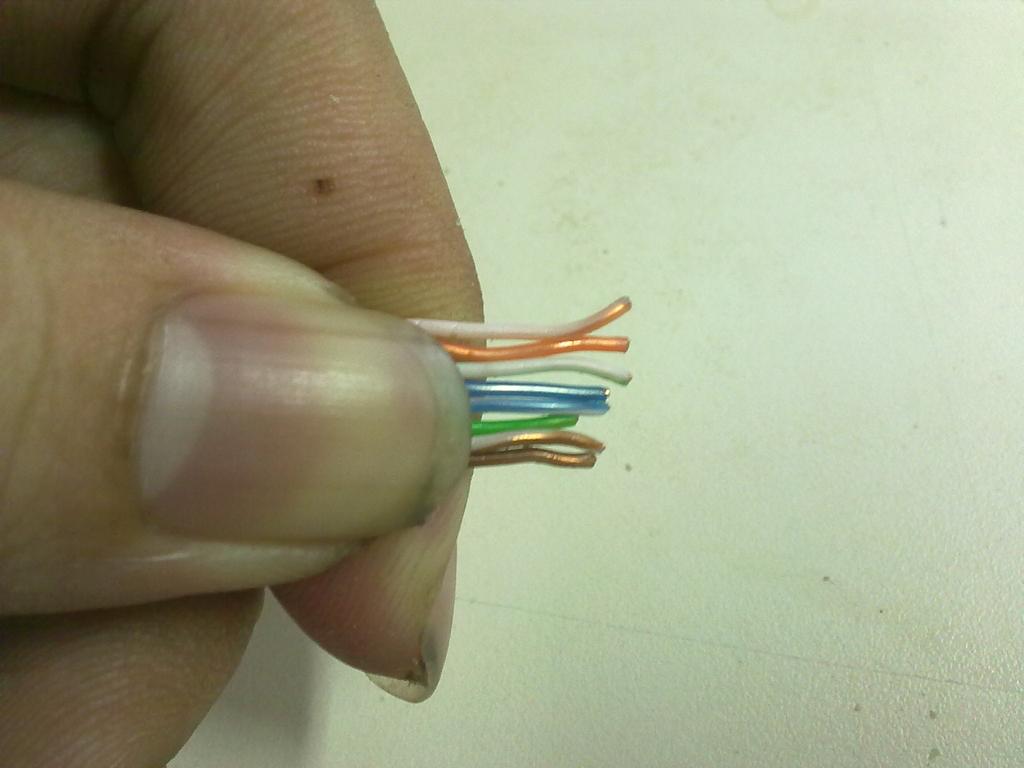

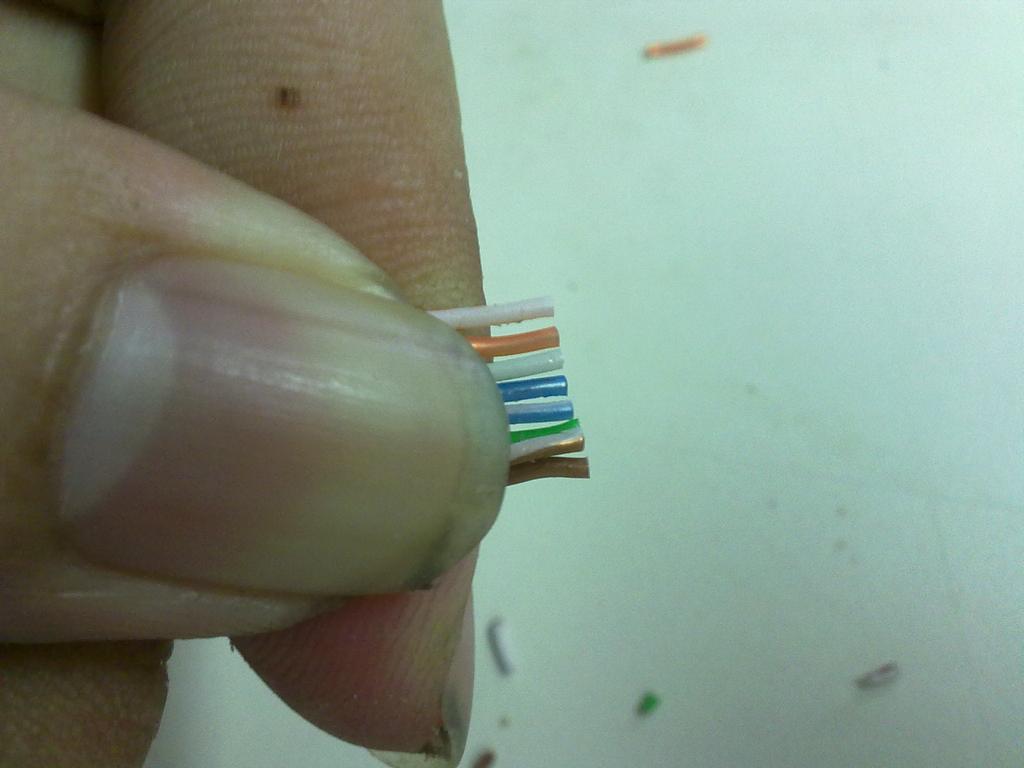

- 依照 T568B 線路排列順序將網路線芯並列排在一起
製作程序
Making process
- 將前端沒對齊的部份剪掉
製作程序
Making process

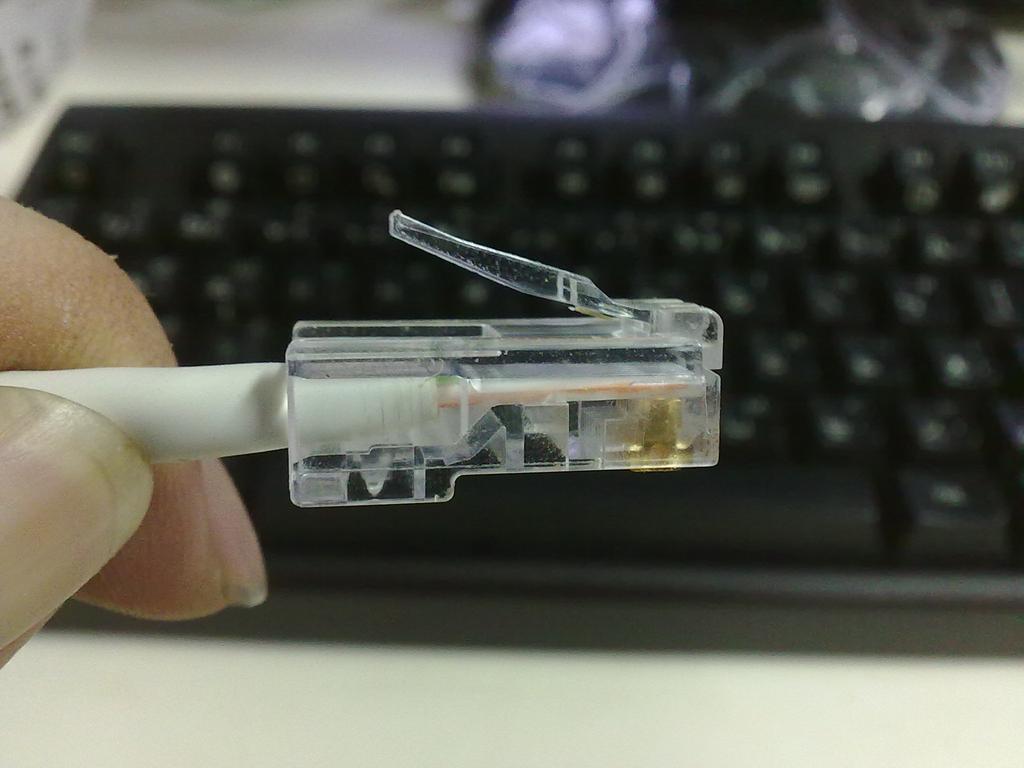

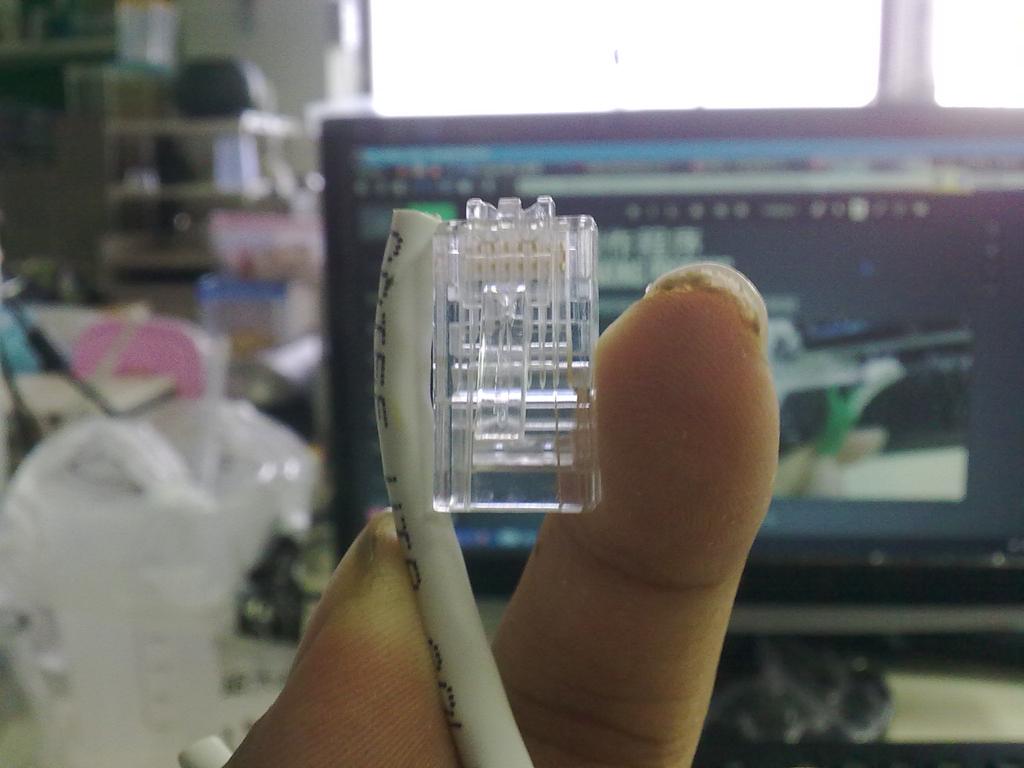

- 將水晶接頭翻到反面，將線頭推進到底，如果外皮包覆的部份未到接頭內部空間收窄處就拉出剪掉一部份線頭後重來
製作程序
Making process

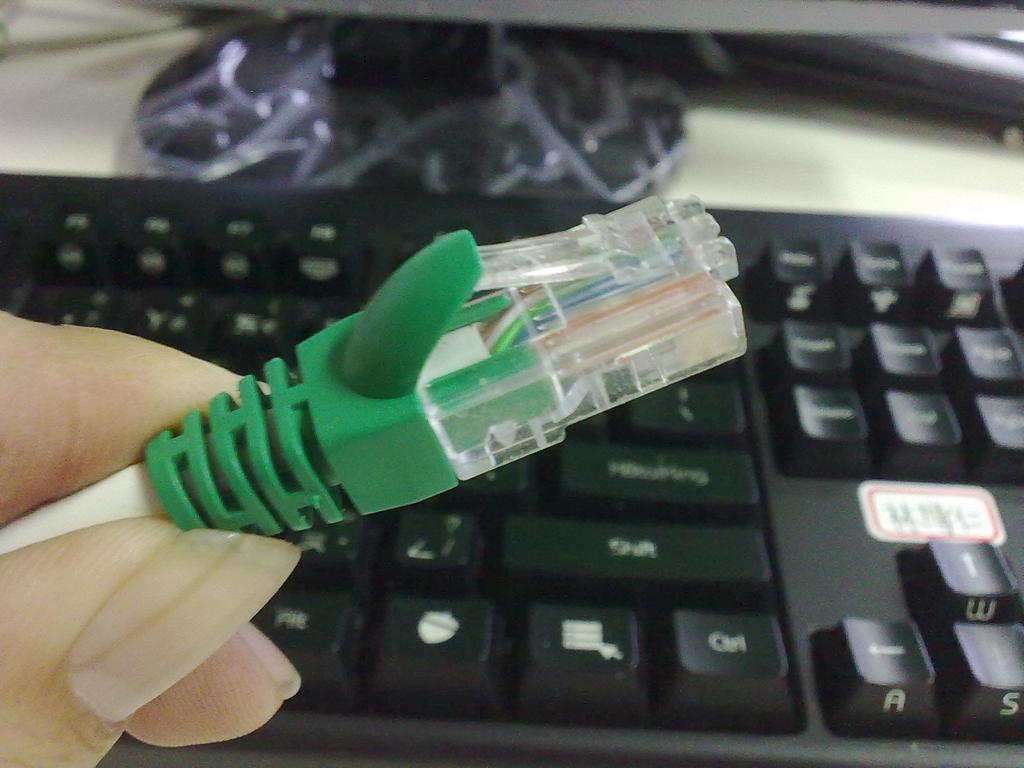

- 將橡皮套推入水晶接頭
製作程序
Making process

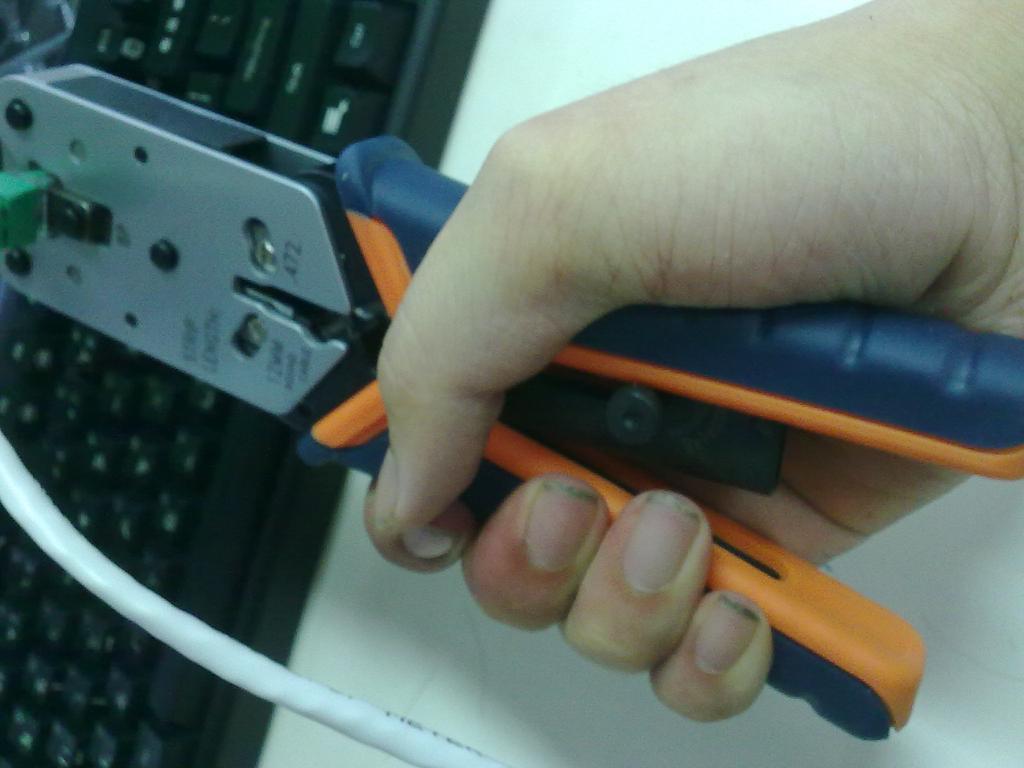

- 接頭推入壓線器用力握緊握把直到握把能自動張開為止
製作程序
Making process

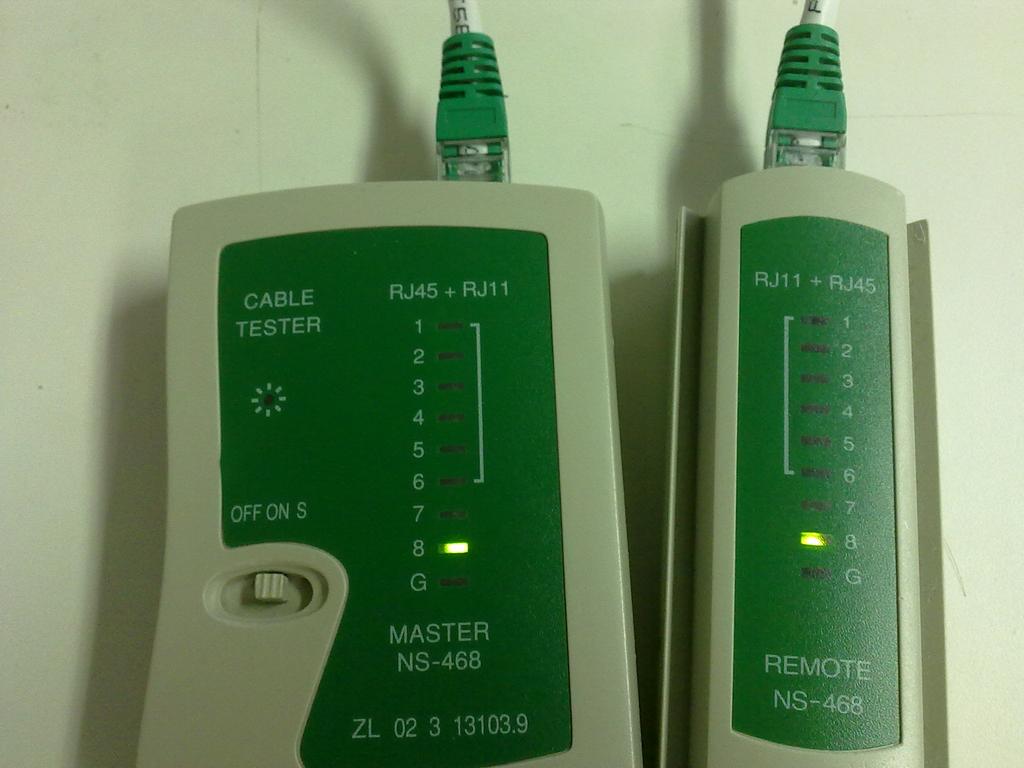

- 用前述作法將另一端接頭也做好，然後插入測線器測試
