Geotecnologias como ferramenta de resposta a desastres.

Narcélio de Sá Pereira Filho

Geógrafo

narceliosapereira@gmail.com

Do terremoto no Haiti ao desastre de Brumadinho

Quem sou?

Geógrafo - UFC

Mestre em Geografia - UFC

Auditor do Tesouro Municipal na prefeitura de Caucaia-CE

Coordenador da Comunidade QGISBR

Membro da comunidade OpenStreetMapBR

Mapeador do Humanitarian OpenStreetMap Team

Membro do Geocast Brasil

Onde me encontrar:

https://about.me/narceliodesa

MAPAS E DADOS GEOESPACIAIS EM CONTEXTO DE CRISES

Cada desastre ou crise humanitária são diferentes uns dos outros.

Questões básicas:

O que aconteceu (ou está acontecendo)?
Onde isso aconteceu?
Quem e o que é mais afetado?
Quais são as áreas, populações ou setores com maior necessidade?

MAPAS E DADOS GEOESPACIAIS EM CONTEXTO DE CRISES

Os mapas e os dados espaciais servem como uma ferramenta fundamental para responder a essas perguntas.

Onde?

Quem?

Indicando áreas de deslocamento forçado e áreas onde o reassentamento está ocorrendo.

Indicando quais as comunidades e populações foram afetadas ou estão em necessidade.

Original map by John Snow showing the clusters of cholera cases in the London epidemic of 1854, drawn and lithographed by Charles Cheffins.

John Snow

Mapa dos casos de cólera na epidemia de Londres de 1854

Os mapas e os dados do mapa vão muito além da localização, em uma era de recursos humanitários limitados, eles nos ajudam a priorizar, avaliar e fornecer dados com precisão para a tomada de decisão.

Situações de resposta a desastres são sempre atípicas, exigindo decisões rápidas em um ambiente extremamente dinâmico e mutável, onde transitam inúmeras informações muitas vezes confusas, incompletas ou, até mesmo, inverídicas. Assim, torna-se necessário criar mecanismos para subsidiar os tomadores de decisão, com informações rápidas, atualizadas e precisas.

(NATIONAL RESEARCH COUNCIL, 2009)

Geotecnologias como ferramenta de resposta a desastres

Haiti, janeiro de 2010

Mapeamento participativo

Crowdsourcing Mapping

Haiti, janeiro de 2010

Haiti

Resposta da comunidade OSM

após o terremoto de janeiro de 2010.

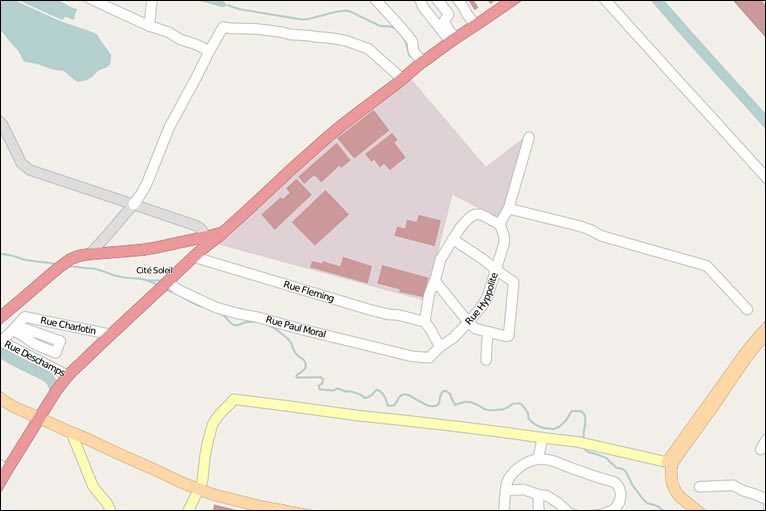

ANTES

DEPOIS

Haiti

Resposta da comunidade OSM

após o terremoto de janeiro de 2010.

Jeffery Jonhson

Open Solutions Group

"O que foi feito no Haiti mudou para sempre a forma como se responde a um desastre."

"Pela primeira vez, agora temos um conjunto de condições em que os indivíduos, a partir do conforto e segurança de sua própria casa, podem literalmente ajudar outras pessoas a salvar vidas em uma zona de desastre, contribuindo para a OSM"

Digital Humanitarians: How Big Data is Changing the Face of Humanitarian Response.

Patrick Meier

Schuyler Erle

OSGeo Foundation

OSM to the rescue

Mudança de paradigma

A experiência do OSM no Haiti demonstrou que os voluntários que colaboram com dados abertos podem criar rapidamente informações precisas e confiáveis.

Porque o OSM?

O OSM representa uma abordagem aberta de como os dados são coletados e distribuídos, o que os torna rápidos, livres e flexíveis; uma combinação ideal para os humanitários.

O que é o OSM?

O OpenStreetMap (OSM) não é propriamente um mapa, mas uma base de dados georreferenciados.
A maior do mundo em dados abertos.

O OSM não é apenas um mapa

Os dados normalmente são exibidos sob a forma de mapas, através de layers TMS¹ renderizados do OSM para slippy-maps, na web: em browser (ao lado) ou mobile.

¹ Tile Map Service

OSM em NÚMEROS:

5.550.549 em 2019-07-21

http://www.openstreetmap.org/stats/data_stats.html

5

milhões de Contribuidores cadastrados

Número de Nós (nodes)

5.330.081.540

Número de Linhas (ways)

591.983.240

Número de Relações (relations)

6.916.997

119GB

Memória Física:

Mundo

75GB

uncompressed (XML)

PBF

Brasil

723MB

1,6GB

PBF

.shp

www.planet.osm.org

www.geofabrik.de

Número de pontos GPS

7.403.245.085

Qual o Sistema de Coordenadas (CRS) do OSM?

Os dados: WGS84 (EPSG:4326)
As camadas TMS (mapas renderizados, imagens de satélite): Web Mercator (ou Pseudo-Mercator, EPSG:3857)

https://wiki.openstreetmap.org/wiki/Converting_to_WGS84.

LICENÇA DE USO DOS DADOS - DIREITOS AUTORAIS:

É livre o acesso, uso, difusão, adaptação, dos dados do OSM, sob licença ODbL 1.0, requerendo-se que os créditos constem visíveis.
A cartografia dos mapas, renderização, tiles e documentação, sujeitam-se à licença Creative Commons / Attribution-ShareAlike 2.0 Generic (CC BY-SA 2.0), requerendo-se que, em nova produção sobre ou usando o material, os créditos constem visíveis.
O modo de atribuir os créditos, eventualmente discriminando o que foi utilizado (se mapa base renderizado ou somente dados), é fazer constar em material publicado: © Contribuidores do OpenStreetMap

http://www.openstreetmap.org/copyright

Quem pode adicionar os dados?

Todo usuário cadastrado no OSM pode adicionar dados.

Funciona da mesma forma que a Wikipédia.

Quem cuida dos dados adicionados?

Todos os usuários;
A Comunidade OSM no Brasil
A Comunidade internacional
Data Working Group

https://wiki.openstreetmap.org/wiki/WikiProject_Brazil

https://wiki.openstreetmap.org/wiki/Data_working_group

MONITORAMENTO DE EDIÇÕES:

Osmosis

OSM Inspector https://wiki.openstreetmap.org/wiki/OSM_Inspector

Who Did It http://simon04.dev.openstreetmap.org/whodidit/

OSMCHA
https://osmcha.mapbox.com/

COMO É FEITO O CONTROLE DE QUALIDADE?

Manutenção, reversão de erros, aprimoramento,evitar vandalismo, etc.

Por todas as comunidades; coordenadores, locais e mundiais;
Pelos Working Groups internacionais: Data Working Group, etc.

https://wiki.openstreetmap.org/wiki/Data_working_group

Conjunto de edição dos usuários:

UTILIZAÇÕES DOS DADOS:

https://wiki.openstreetmap.org/wiki/Use_OpenStreetMap

https://wiki.openstreetmap.org/wiki/Using_OpenStreetMap

Para que se pode usar o OSM?

Pesquisa;
Análise;
Educação;
Serviços diversos, abertos ou comerciais;
Roteamento;
Coleção e busca de locais de interesse;
Desenvolvimento de software ;
Roteamento veicular;

Criar mapas web personalizados?

Criar mapas no papel?

Field Papers:
MapOSMatic:
QGIS Print Composer

QUAIS FORMATOS DE ARQUIVOS O OSM DISPONIBILIZA?

.osm: xml format
.pbf: Protocolbuffer Binary Format (smaller to download and much faster to process)
.bz2: compressed

https://wiki.openstreetmap.org/wiki/OSM_file_formats

https://wiki.openstreetmap.org/wiki/Converting_map_data_between_formats

DOWNLOAD DOS DADOS DO OSM:

Quais formatos podem ser convertidos do .osm e vice-versa: (eventualmente alguns necessitam sucessiva conversão no QGIS)

.shp
.geojson
.gpx
.kml

ONDE BAIXAR OS DADOS?

Formatos variáveis: XML, PBF, SHP etc

https://wiki.openstreetmap.org/wiki/Export

https://wiki.openstreetmap.org/wiki/Downloading_data

Overpass turbo

https://wiki.openstreetmap.org/wiki/Overpass_turbo

Geofabrik

https://wiki.openstreetmap.org/wiki/Geofabrik

Outras fontes de download:

OSM API: https://wiki.openstreetmap.org/wiki/API
JOSM (.osm xml): https://wiki.openstreetmap.org/wiki/JOSM
Overpass API: https://wiki.openstreetmap.org/wiki/Overpass_API

Mapeie o que você conhece nas proximidades do seu trabalho ou casa.

Por exemplo: para começar, podem ser apenas alguns POIs (Pontos de Interesse), como farmácia, armazém, loja, etc. Na forma de nó (ponto).

Dúvidas? Sempre temos... Consulte os materiais da wiki:

COMO POSSO CONTRIBUIR?

Wiki OSM:

https://wiki.openstreetmap.org/wiki/Pt:Main_Page

Também documentação da comunidade OSM do Brasil:

https://wiki.openstreetmap.org/wiki/WikiProject_Brazil

Canais de contato com a comunidade, para quaisquer questões e/ou partilhar:

https://lists.openstreetmap.org/pipermail/talk-br/

https://telegram.me/OSMBrasil_Suporte

Adote uma área de interesse:

“O OpenStreetMap é uma atividade social: é um esforço comunitário, voluntário, gratuito e colaborativo de centenas de milhares de pessoas ao redor do mundo”.

(https://wiki.openstreetmap.org/wiki/Pt:How_We_Map)

HOT - Humanitarian OpenStreetMap Team

Tasking Manager HOTOSM

Processo de edição no ID

Missing Maps

Mapear os lugares mais vulneráveis no mundo, para que ONGs e indivíduos locais e internacionais possam usar os mapas e dados para responder melhor às crises que afetam as áreas.

MapSwipe

O MapSwipe é um aplicativo para dispositivos móveis que permite pesquisar imagens de satélite para ajudar a mapear comunidades vulneráveis de todo o mundo.
