IEEE 802.11
Paula Andrea Arenas Osorio
Angie Vanessa Penagos Rios
Es un estándar internacional que define las características de una red de area local inalambrica.
¿Qué es?
Historia
Experimentos con infrarrojo en IBM
1979
1985
La FCC asigna las bandas IMS
para uso comercial sin licencia.
Primer borrador de 802.11.
1994
1997
Se especifican dos velocidades
de transmisión.
Formación de la
alianza wi-fi.
1999
1999...
Protocolos de la familia IEEE 802.11
...

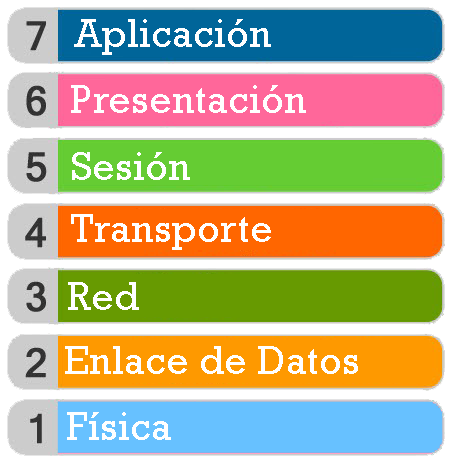

Modelo OSI
Arquitectura de la familia IEEE 802.11
LLC (Logical Link Control)
MAC (Media Access Control)
PLCP (Physical Layer Convergence Procedure)
PMD
OFDM DSSS FHSS IR
Capa de enlace
Capa física
Capa física
Subcapa superior
Subcapa inferior
PLCP
PMD
IR FHSS DSSS OFDM
Espectro radioeléctrico
- Banda de 2.4 GHz
- Banda de 5 GHz

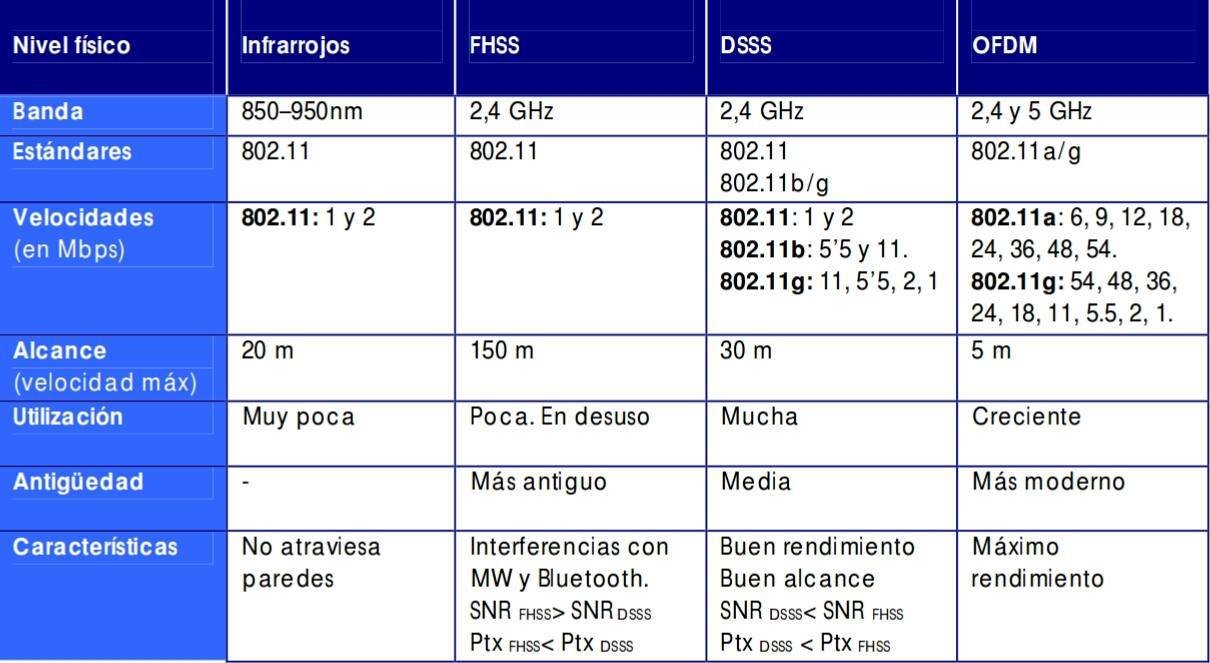

Tecnologías de transmisión
Técnicas de modulación
- Trasladar información
- Digitales
- Comprensión de datos
Capa de enlace
Subcapa MAC
Subcapa LLC
Control de enlace lógico - LLC
Ofrece un servicio de transporte único para todas las tecnologías.
Control de acceso al medio - MAC
Función de coordinación
Puntual
Distribuida
Familia IEEE 802.11
| 802.11 Legacy | 802.11 b | 802.11 a | 802.11 g | 802.11 n | |
|---|---|---|---|---|---|
| Banda | 2.4 Ghz | 2.4 GHz | 5GHz | 2.4GHz | 2.4 GHz / 5 GHz |
| Capa física | FHSS/DSSS/IR | DSSS | OFDM | DSSS/OFDM | ODFM |
| Tasa máxima | 2 Mbps | 11 Mbps | 54 Mbps | 54 Mbps | 600 Mbps |
| Throughput | 0.9 Mbps | 4.5 Mbps | 23 Mbps | 20 Mbps | 135 Mbps |
| Alcance interior | 20 m | 40 m | 35 m | 40 m | 70 m |
| Alcance exterior | 100 m | 150 m | 120 m | 150 m | 300 m |
| Año | 1997 | 1999 | 1999 | 2003 | 2008 |
| Uso | En desuso | Muy extendido | Poco extendido | Extendido y creciente | En desarrollo |
| Consumo | Bajo consumo | Bajo consumo | Mayor consumo | Bajo consumo | |
| Interferencias | Bluetooth, microondas, DECT,... | Bluetooth, microondas, DECT,... | Bluetooth, microondas, DECT,... | ||
| Otras | Necesita licencia en alguno paises |
Ventajas
- Movilidad
- Fácil manejo e instalación
- Flexibilidad en la instalación
- Costo de propiedad reducido
- Escalabilidad
Desventajas
- Velocidad
- Interferencia
- Seguridad
Gracias por su atención
IEEE 802.11
By Vanessa Penagos
