  • flèches haut/bas pour passer les dias
  • flèches droite/gauche pour changer de chapitre
  • [Echap] pour voir l'ensemble

d'après l'arrêté de prescription et les emprises intégrées dans CAVIAR

Préparer une carte de contexte archéologique d'une fouille

  • Découvrir QGIS
  • Manipuler des données spatiales & attributaires
  • Géoréferencer un plan scanné
  • Manipuler les couches CAVIAR
  • Consulter Dolia depuis QGIS
  • Créer une carte

dossier Operation_en_cours / 41_Loir-et-Cher / 269_VENDOME_2_QUARTIER_ROCHAMBEAU_LV_FOUILLE_F126321

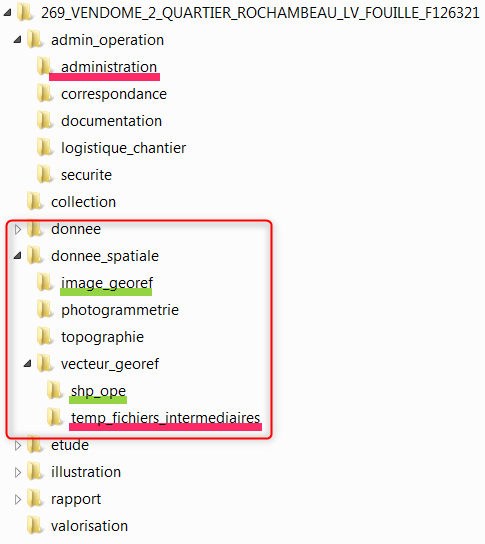

Arborescence du NAS

Ajouter des données spatiales par glisser /déposer:



Dossier donnee_spatiale / vecteur_georef / temp_fichiers_intermediaires



cadastre => https://cadastre.data.gouv.fr/data/etalab-cadastre/latest/geojson/communes/(dpt)/(num_insee de la commune)



D124100_emprise.shp => emprise du diagnostic





Découvrir QGIS

Manipulations:
- glisser/déposer des couches
- changement de SCR
- zoom sur l'emprise de la couche
- superposition des couches

- symbologie

Dossier admin_operation / administration

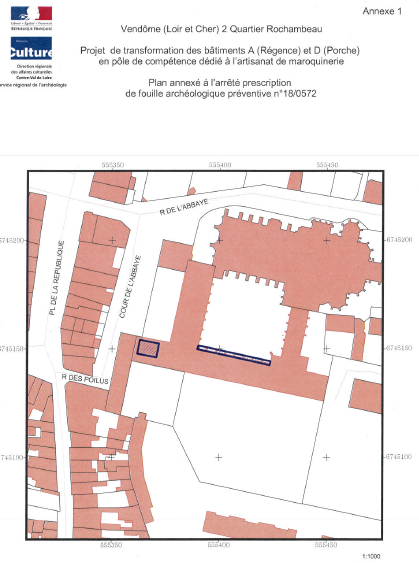

Arrêté de prescription:
- consulter les données administratives
- extraire le plan en PDF



QGIS: Raster > Géoréférencer > Géoréférencer





Géoréferencer l'emprise de prescription

Manipulations:
- Ouvrir Géoréférenceur
- Ajouter Raster F126321_vendome_prescription.pdf
- Géoréférencer (avec coordonnées ou avec canevas de la carte)

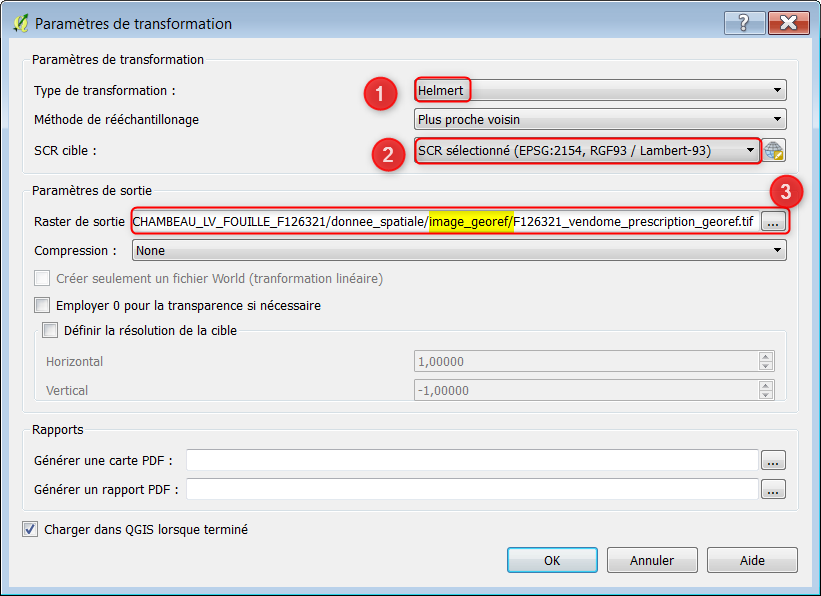

- Paramétrer (Helmert/SCR/dossier de destination= image_georef

Géoréferencer l'emprise de prescription

Géoréferencer l'emprise de prescription

Numériser l'emprise de prescription

Manipulations:
- glisser/déposer du shapefile d'emprise vierge (dossier donnee_spatiale / vecteur_georef / shp_ope / F126321_emprise.shp)
- Mode édition
- Outils de numérisation
- Activer Barre d'outils "numérisation avancée"
- Sélection + Ajouter une partie
- Ouvrir la table attributaire
- Remplir la table attributaire avec les données de l'arrêté de prescription
- Enregistrer
- Symbologie

Afficher les emprises intégrées dans CAVIAR

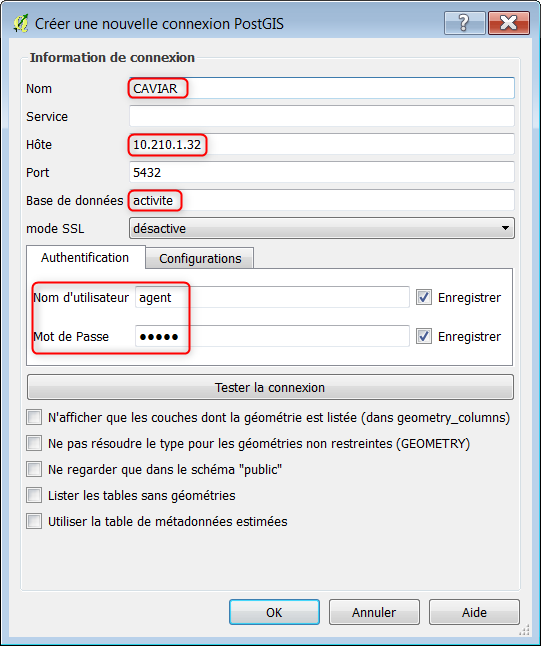

Créer la connexion



Nouveau

Afficher les emprises intégrées dans CAVIAR

Manipulations:
- zoom et mise à l'échelle
- symbologie

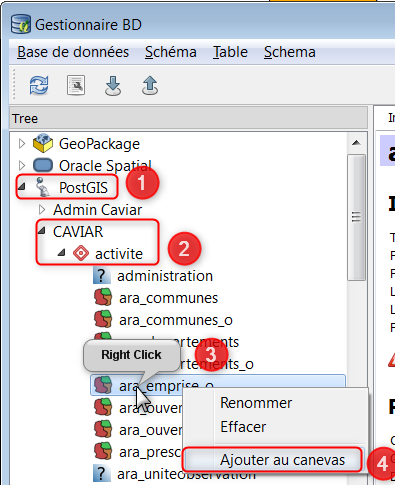

Connexion et ajout de la couche cif_emprise_o

CAVIAR / Dolia

Paramétrer le bouton Action:
- consulter la table attributaire de cif_emprise et repérer l'URL vers dolia
- Clic droit > Propriétés > Actions
- Ajouter une action
- Choisir le champs de l'action



Tester le bouton Action sur une emprise

CAVIAR / Dolia

Créer une carte de contexte archéologique

Manipulations:
- Ouvrir un nouveau composeur d'impression
- Paramétrer la mise en page
- Ajouter une carte et paramétrer
- Ajouter un fond scan25 (Aller-Retour Canevas/Composeur)
- Ajouter Nord
- Ajouter Échelle
- Ajouter Légende
- Exporter


Bonus:
- Ajouter table
- Ajouter CAVIAR / cif_communes (+symbologie)
- Ajouter Vignette
