Vasútvonalak

GPS/GNSS/RTK

felmérése

Áttekintés

• miért
• mivel
• hol
• mennyit
• mikor
• tanulságok

?

Miért?

• földmérő és térinformatikus végzettséggel
• OpenStreetMap önkéntesként
• térképezéshez minél jobb minőségű alapanyag készítésének lehetőségeit kutatom
• skálázható, tehát széles körben elérhető megoldásokat keresek

Térképezés forrásai

• műholdképek: hiányosak, felhősek, jelentős eltolódással (több méterrel)
• állami ortofotók: kezdetben nem voltak felhasználhatók, ma már elérhetők 40 cm pixelméretű tíz évnél régebbi ortofotók
• saját készítésű ortofotók: személyes tapasztalatot szerzek forgó és merev szárnyú pilóta nélküli légi járművekkel
• terepi adatfelvétel (gyalog, kerékpárral, autóval): fáradságos, utak és onnan megközelíthető tereptárgyak felvételére alkalmas; mivel többnyire fák takarják, más lehetőség híján ez marad

RTK a gyufásdobozban

elérhető áron

• két frekvenciával geodéziai pontosság gyorsan
• négy műholdrendszer (GPS, GLO, GAL, BDS)
• kis méret
• kis áramfelvétel
• szabványos csatlakozók

ublox F9P

Nem mind arany, ami fénylik

• két frekvenciával geodéziai pontosság gyorsan
• négy műholdrendszer (GPS, GLO, GAL, BDS)
• kis méret
• kis áramfelvétel
• szabványos csatlakozók

PX1122R

RTCM OUT, NMEA IN

RTK pontosság

kiváló visszatérési pontosság
lomb alatt is

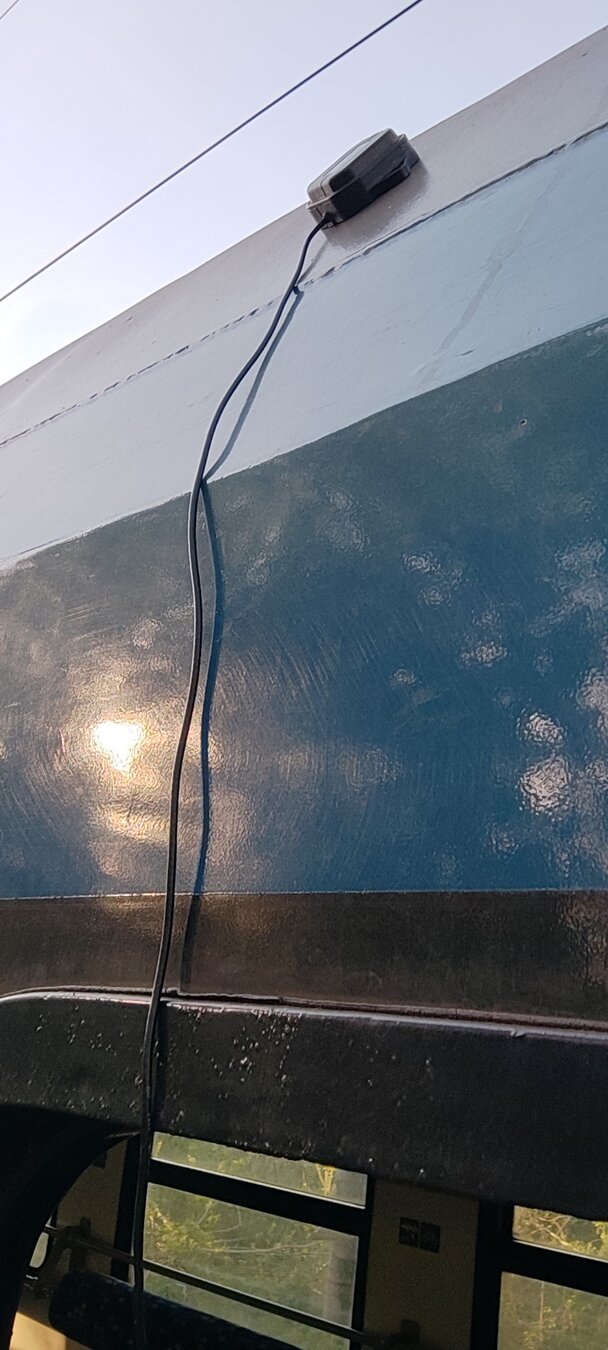

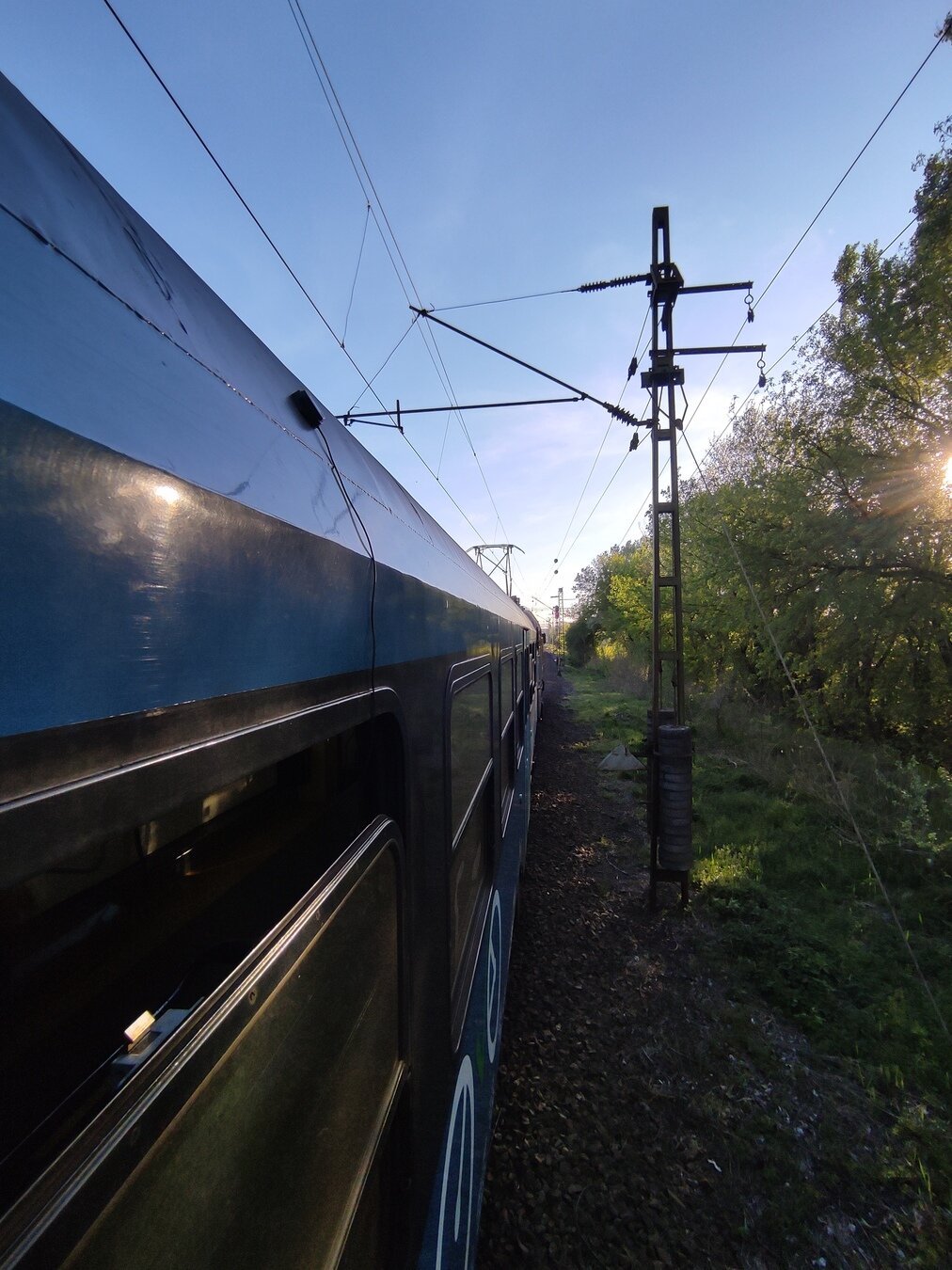

hogyan lesz vonaton rtk?

• jól működik
• eléggé pontos
• gyorsan indul
• térerő kell (általában van)
• ár/érték aránya kiváló

miért nem elég egyszer?

• jármű közepe nem mérhető, ezért bal és jobb oldala külön
• vágányok külön-külön
• mérési hibák lehetnek
• oda-vissza más marad ki

• fizikai: nem nyitható ablakok
• humán: kalauz, vasutas kintről, utasok
• időjárás: eső, hideg

akadályok

• sebesség: 160 km/h működik
• idő: 230V vagy powerbank hosszú utakon

nem akadály

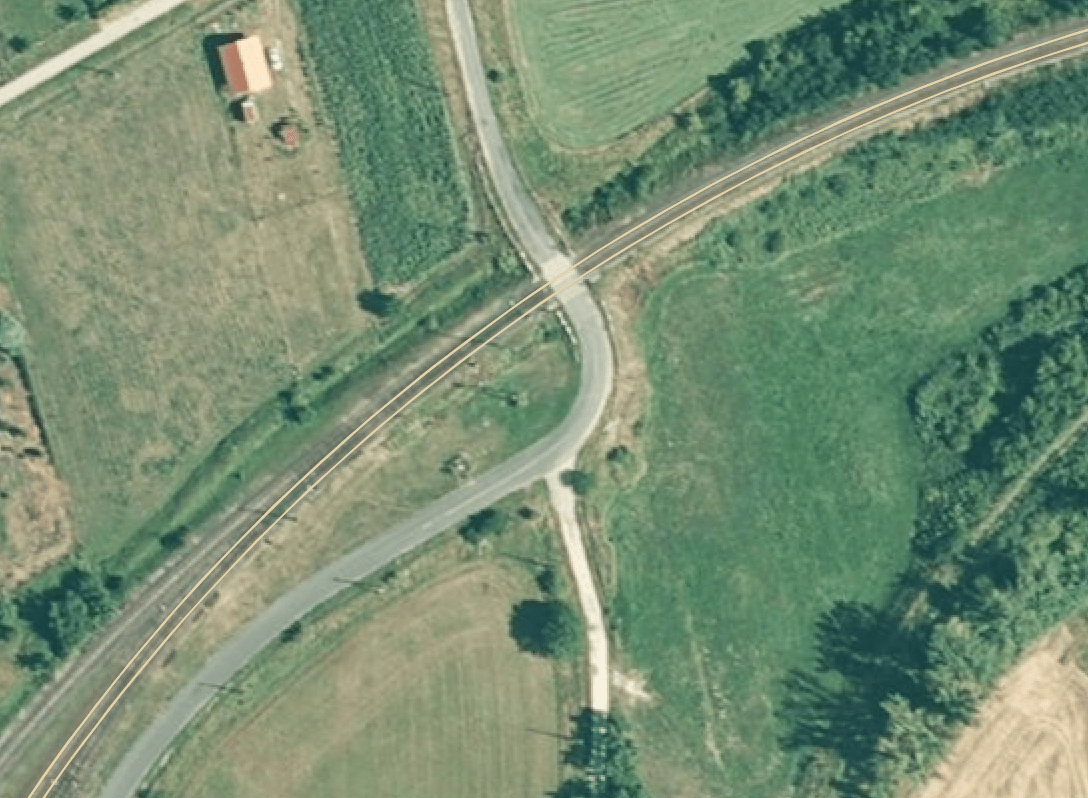

FÖMI 2007-2010

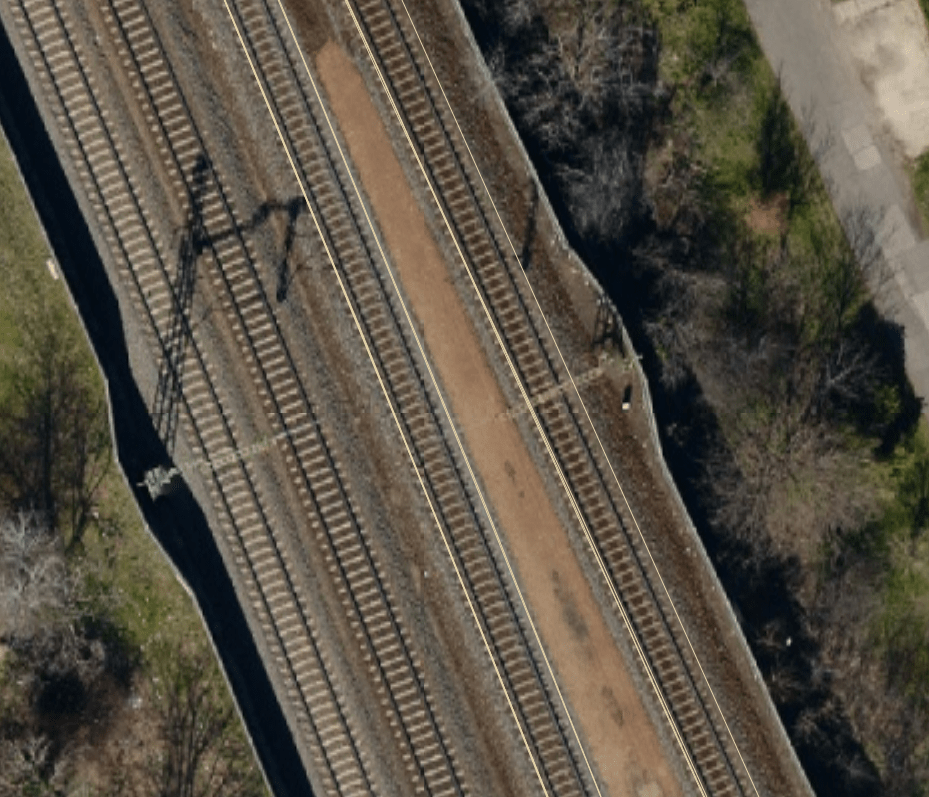

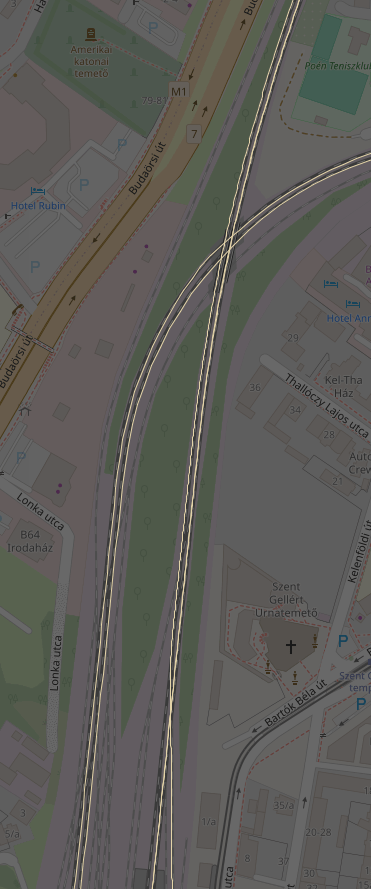

Újbuda 2023

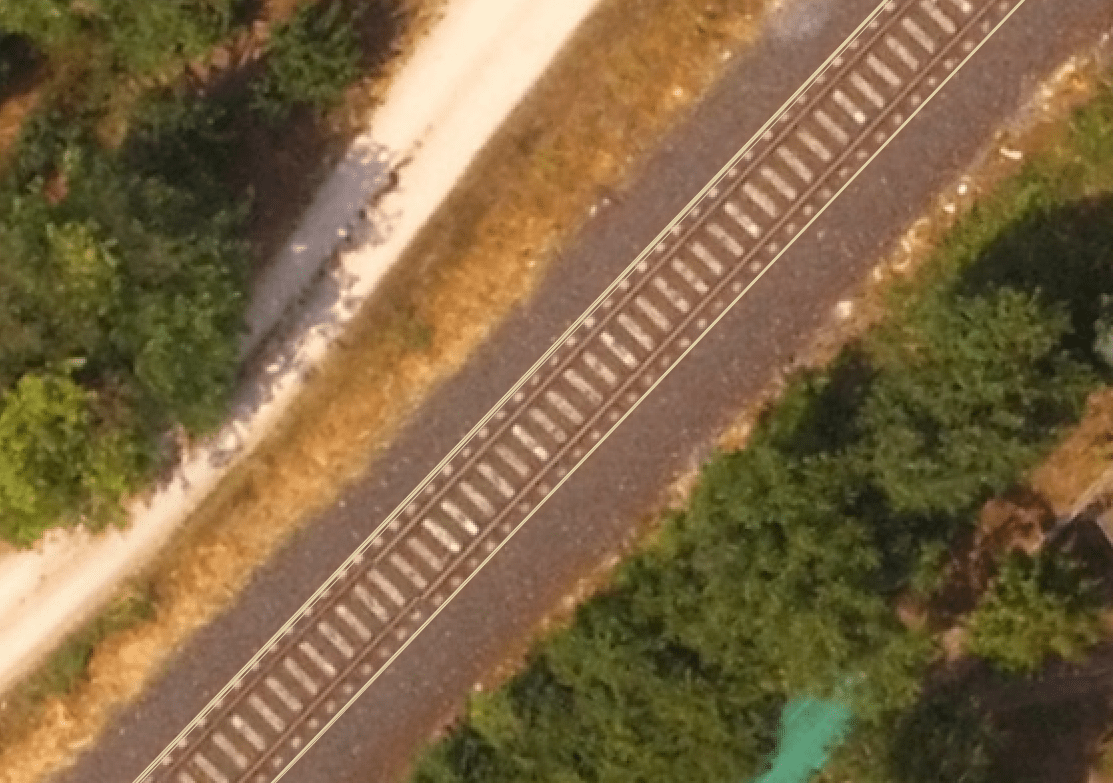

OSM Balatonakarattya 2017

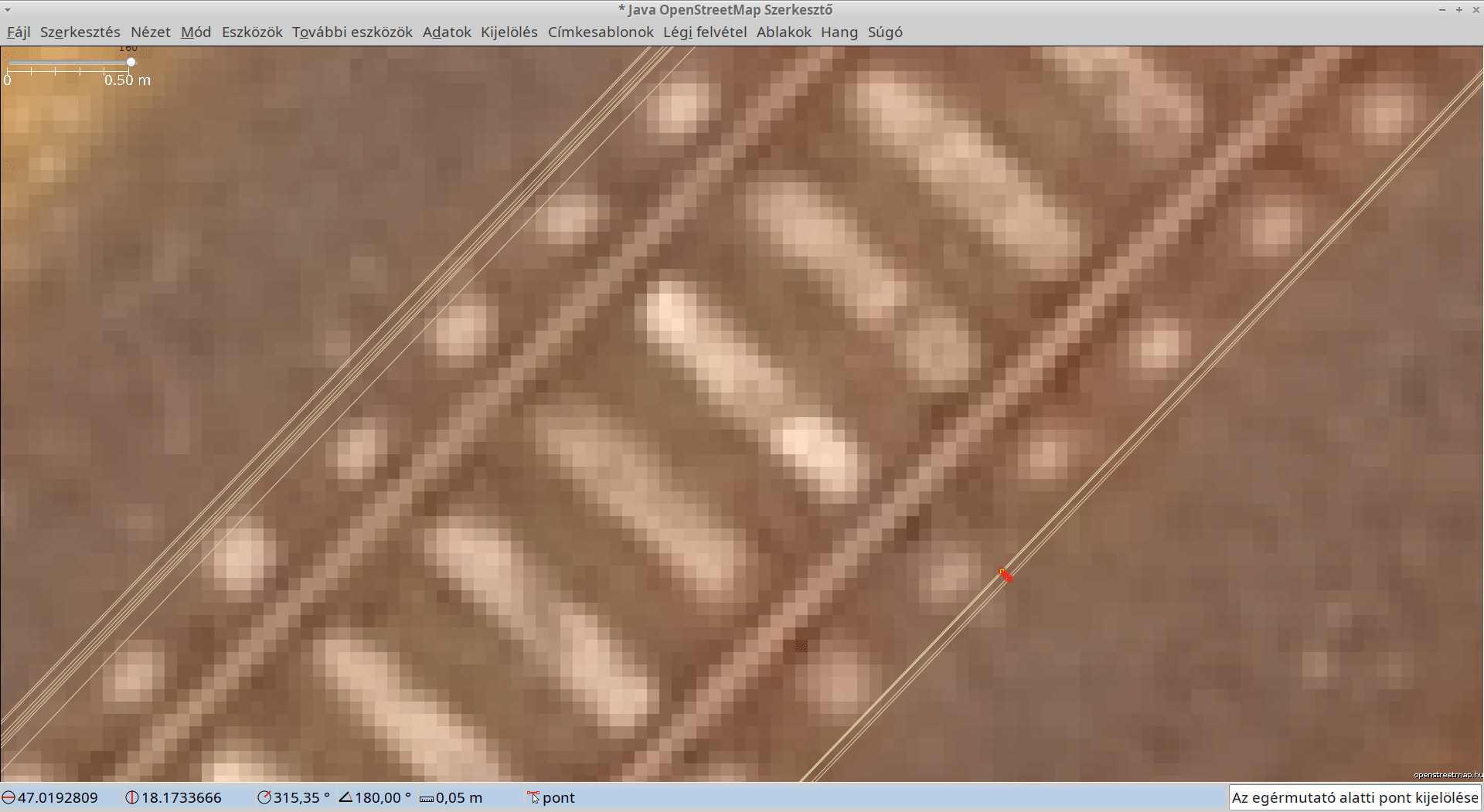

szórás

újabban átalánydíjas

köszönöm a figyelmet

kérdések?
