Photogrammétrie

True orthophotographie - Mozaïque

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

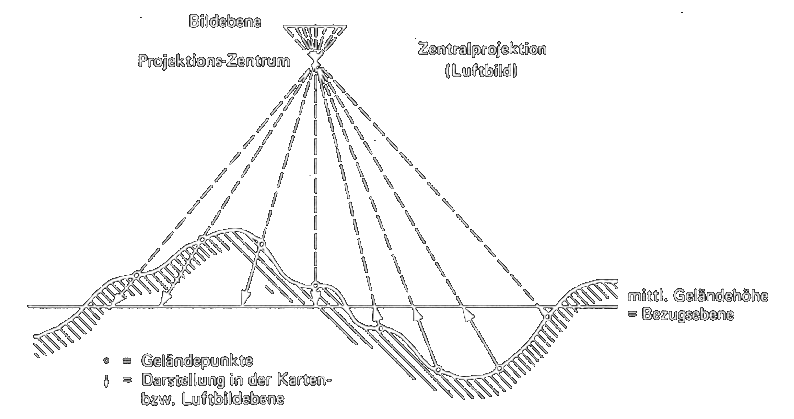

Projection centrale

→ pas de lien entre pixel de l’image et terrain

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

Projection orthogonale

→ lien entre pixel et ortho-distance terrain

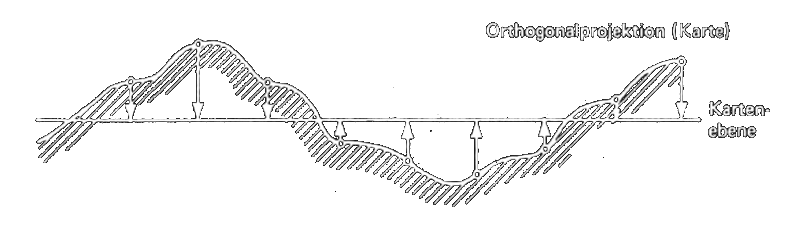

Projection orthogonale de pixel dans le plan

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

L'orthophoto:

  • Une image de synthèse
  • Au croisement de la carte et la photo
  • Pas de limite de dimensions
  • Précision variable du pixel

Caractéristiques

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

Rappel

focale étroite et longue

altitude = 1500m

focale large et courte

altitude = 750m

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

Rappel

Orthorectification

  • privilégier focale longue / étroite
  • pas de 3D
  • manque des pixels
  • déformation des pixels
  • rapide à calculer

Suffisante dans de nombreux cas

Suppose le relief faible

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

True orthophoto

Rappel

  • privilégier focale courte / large
  • orthoprojection de la 3D
  • déformation des pixels
  • long à calculer

Pour tout relief

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

Orthorectification

= redresser les pixels

suppose l'objet plan

parallaxes très faibles

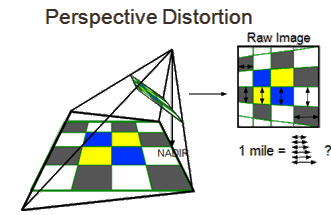

→ Corrige la perspective de la vue

pas celle des objets !

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

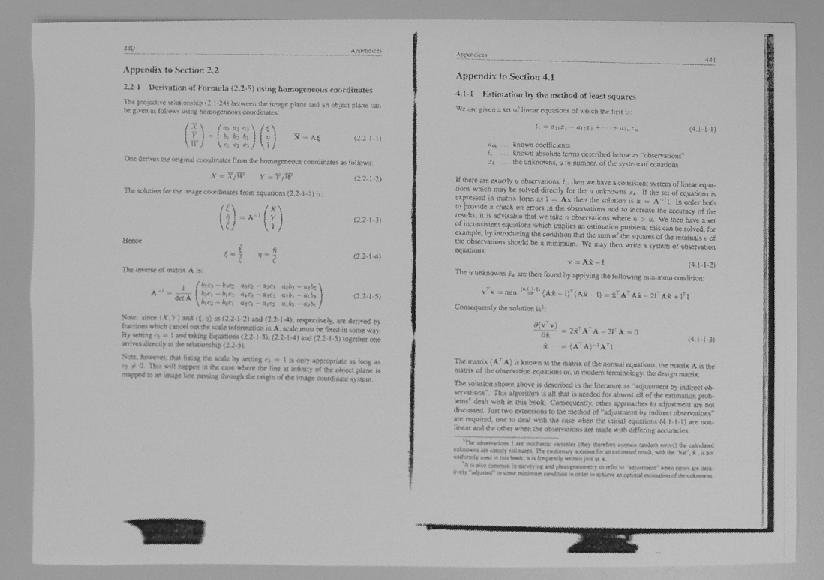

Orthorectification

coordonnées de points (>=3)

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

Orthorectification

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

Saqsaywaman

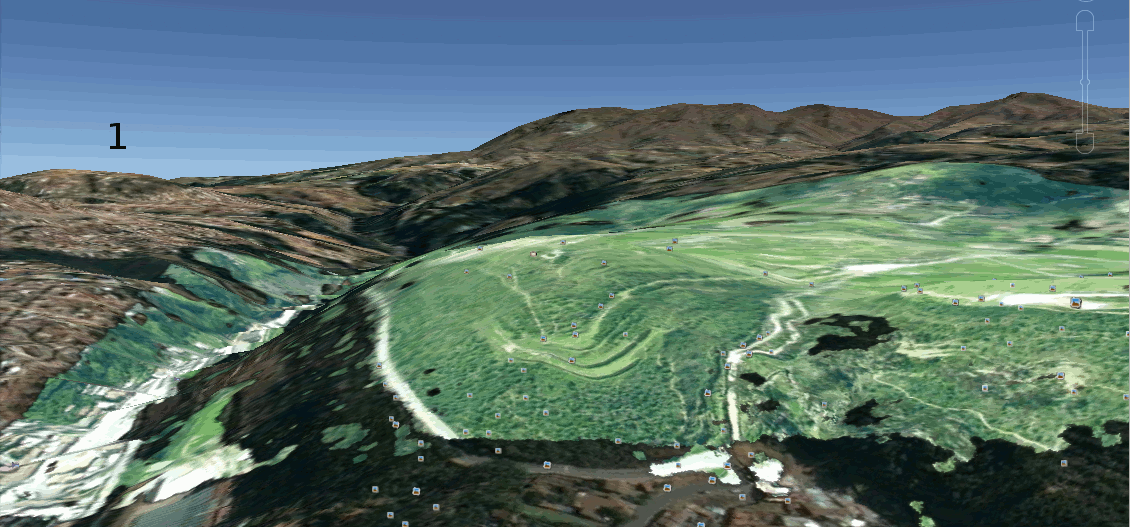

1. True orthomozaïque drapée sur le MNT google earth

2. MNS, positionnement avec minimum d'erreur

Matthieu QUANTIN 2016

TP photogrammetrie - Hands in VR

Saqsaywaman

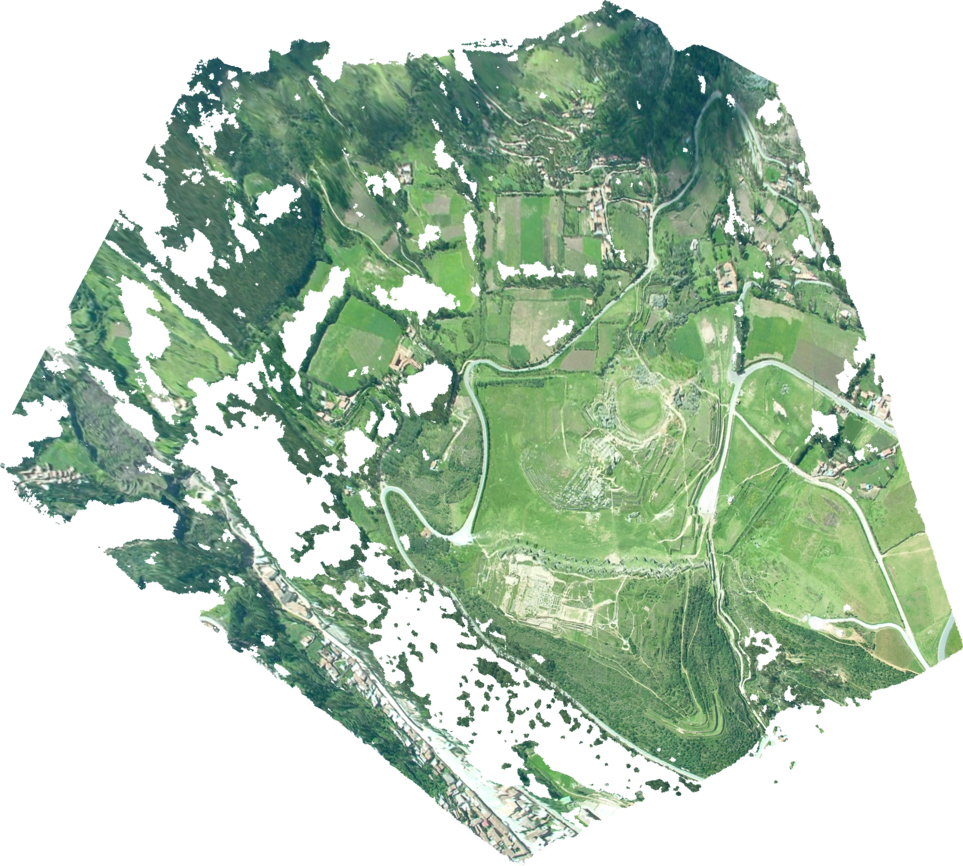

Orthomozaique

geotiff -> texture pour MNT
