MGI
Josefstadt
(Maßstab)
Hundsheimer Berg (Orientierung)
Hermannskogel (Lagerung)
MGI
| Ordnung | Abstand [km] | Anzahl |
|---|---|---|
| 1 | 35 | 138 |
| 2 | 18 | 427 |
| 3 | 11 | ~ 1.550 |
| 4 | 4 | ~ 8.600 |
| 5 | 1 | ~ 46.100 |
| 6 | 0,3 | ~ 167.000 |
147T von 224T Punkte haben ETRS Koordinaten
ETRS in Österreich - horizontal velocities

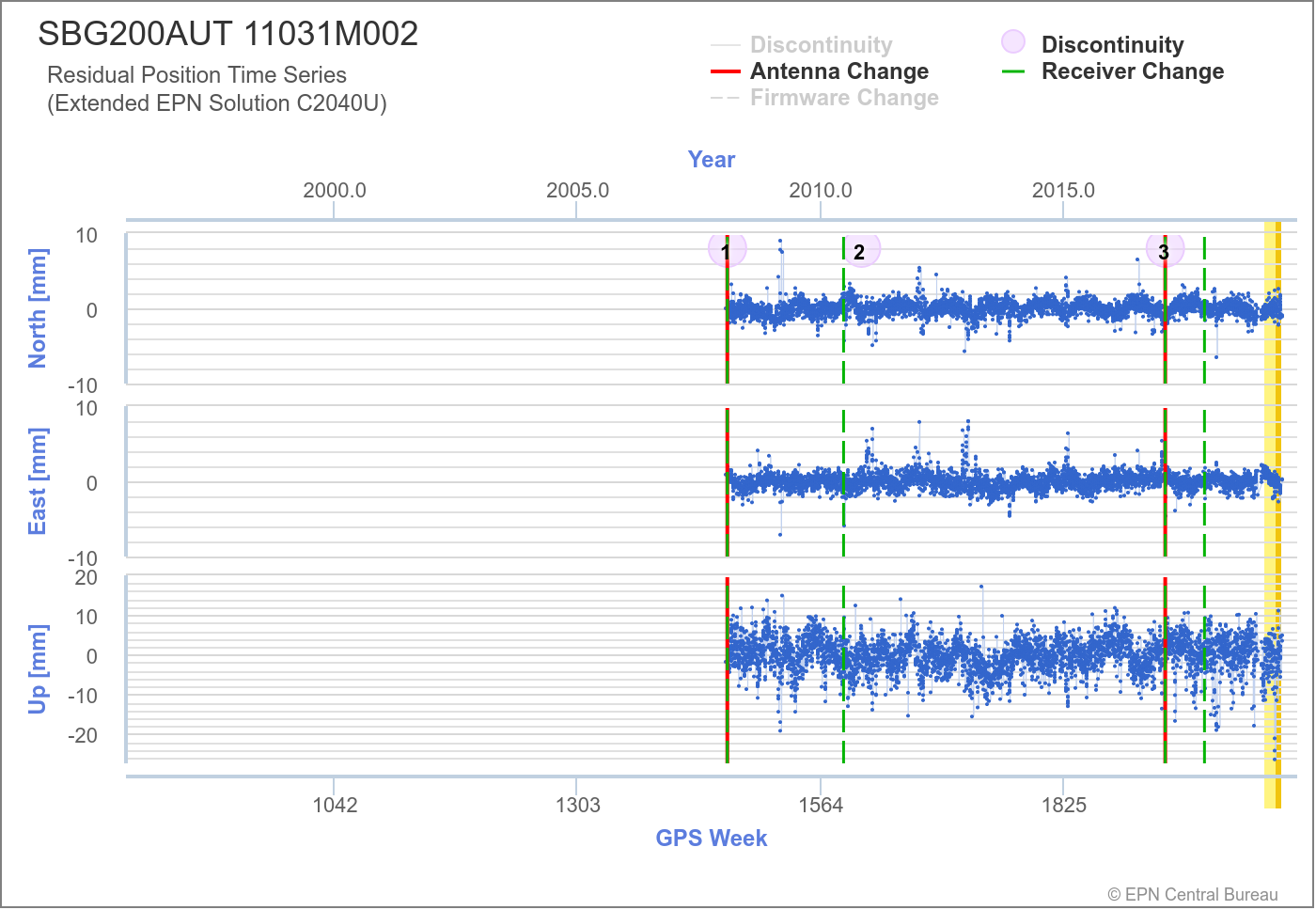

ETRS in Österreich - SBG200AUT
ETRS <-> MGI
X, Y, Z
\phi, \lambda, h
x, y, h
X, Y, Z
\phi, \lambda, h
x, y, h
ETRS
MGI
7-Parameter-Transformation
{
dX: -577.326,
dY: -90.129,
dZ: -463.919,
a(x): 5.137'',
a(y): 1.474'',
a(z): 5.297'',
dm: -0.0000024232
}
Genauigkeit < 1.5m
ETRS <-> MGI
X, Y, Z
\phi, \lambda, h
x, y, h
X, Y, Z
\phi, \lambda, h
x, y, h
ETRS
MGI
GIS Grid
Genauigkeit < 0.15m
GIS Grid
- flächenbasierter Ansatz
- Datumsübergang zwischen ETRS und MGI
- Rasterung 30'' Länge und 45'' Breite (~ 1000m)
- Eingangsdaten 10% der Festpunkte (ohne 6. Ordnung)
- zu ungenau für Katasteranwendungen! Genauigkeit <15cm
- Gitterpunkte in MGI/Bessel!
-
Gridwert (dphi, dlam) in ETRF2000/GRS80!
ETRS <-> MGI
X, Y, Z
\phi, \lambda, h
x, y, h
X, Y, Z
\phi, \lambda, h
x, y, h
ETRS
MGI
Bestimmung über Passpunkte
Genauigkeit < 0.05m
ETRS <-> MGI - lokale Transformation über Passpunkte
X, Y, Z
\phi, \lambda, h
x, y, h
X, Y, Z
\phi, \lambda, h
x, y, h
ETRS
MGI
1. Schritt:
7-Parameter Transformation und Verebnung in spannungsfreie MGI Koordinaten (x',y',h')
2. Schritt:
Bestimmung von lokalen 4 TransformationsParameter
X', Y', Z'
\phi', \lambda', h'
x', y', h'
MGI' (spannungsfrei)
7-Parameter-Transformation
4-Parameter-Bestimmung
Höhe
Datum: Molo Satorio (Triest) 1875
Höhentransformation
Transformation über Näherungen und Grid-Produkte des BEVs.
Mittlerweile sind sämtliche Grids kostenlos verfügbar!

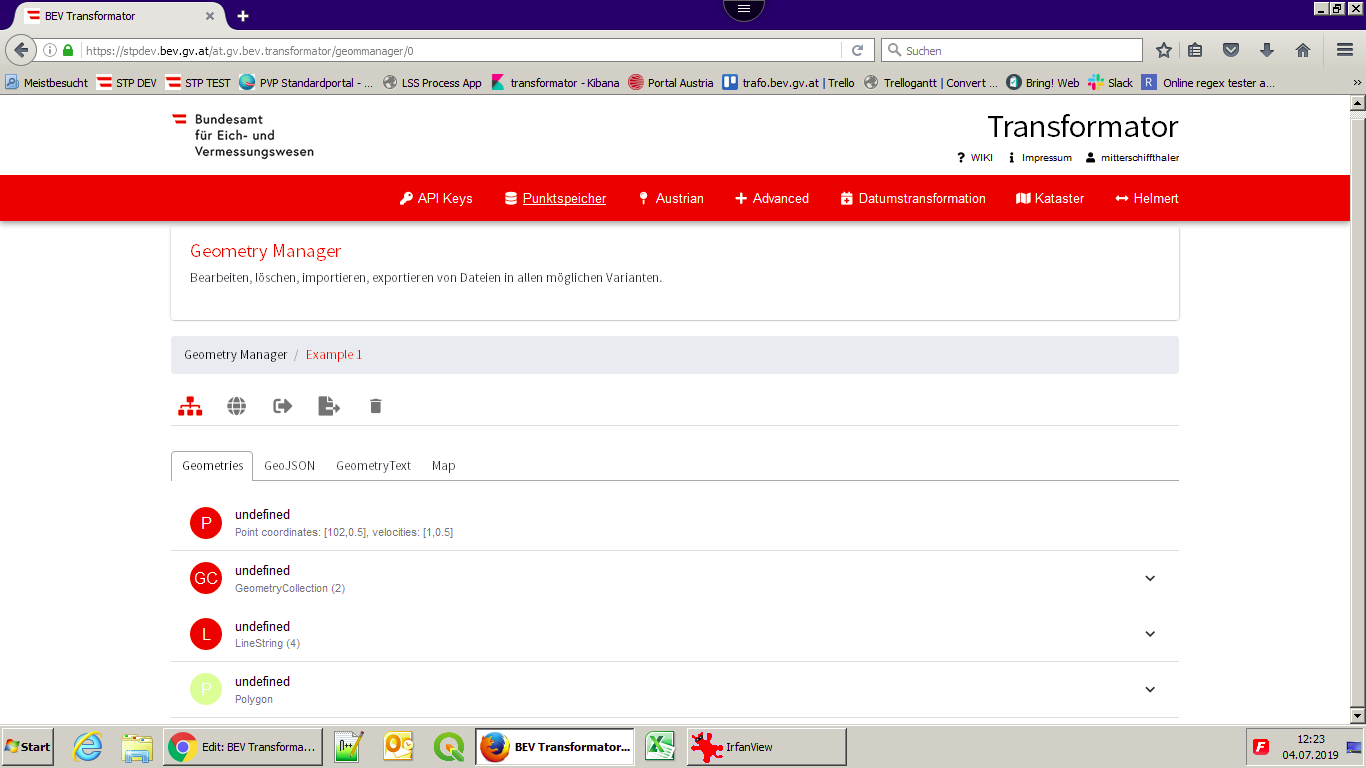

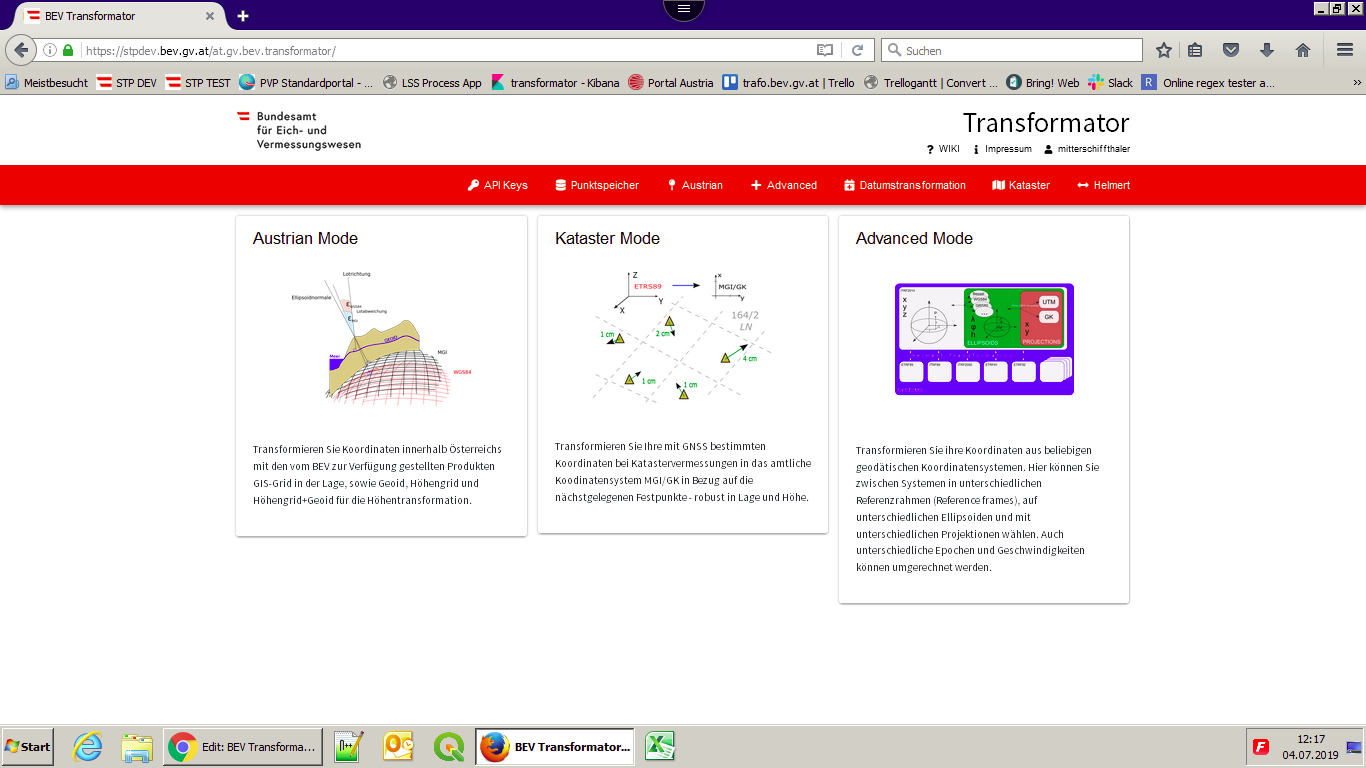

BEV Transformator
https://transformator.bev.gv.at/at.gv.bev.transformator/austrian
Höhentransformation
Geoid
- flächenbasierter Ansatz
- Datumsübergang von ellipsoidischen Höhen auf orthometrische Höhen
- Rasterung 1.5' Länge und 2.5' Breite (~ 5000m)
- Gridpunkt in MGI/Bessel bzw. ETRF2000/GRS80!
Höhengrid
- flächenbasierter Ansatz
- Datumsübergang von orthometrische Höhen auf Gebrauchshöhen
- Rasterung 15'' Länge und 22.5'' Breite (~ 500m)
- Gridpunkt in MGI/Bessel
- Entlang von Nivellementlinien: <0.5 cm
- Mittelgebirge: <2cm
- + Geoidungenauigkeit <3cm
Höhengrid + Geoid
- flächenbasierter Ansatz
- Datumsübergang von ellipsoidischen Höhen auf Gebrauchshöhen
- Rasterung 15'' Länge und 22.5'' Breite (~ 500m)
- Gitterpunkt in MGI/Bessel
- Gridwert in ETRS2000/GRS80
- Entlang von Nivellementlinien: <0.5 cm
- Mittelgebirge: <2cm
Version 1.1
Version 1.1
Version 1.1
BEV Transformator - AGIT
By Philipp Mitterschiffthaler
