Transformator
von den Satelliten bis zum Kataster
DI Philipp Mitterschiffthaler
3D - Koordinatensystem
- Koordinatensystem rotiert mit der Erde
- Koordinatenursprung liegt im Erdschwerpunkt
- Z-Achse parallel zur Rotationsachse
- X-Achse zeigt Richtung Greenwich
- Y-Achse Normale auf X- und Z-Achse
Definition einer Koordinate
Definition einer Koordinate
Definition einer Koordinate
ETRS
696
188

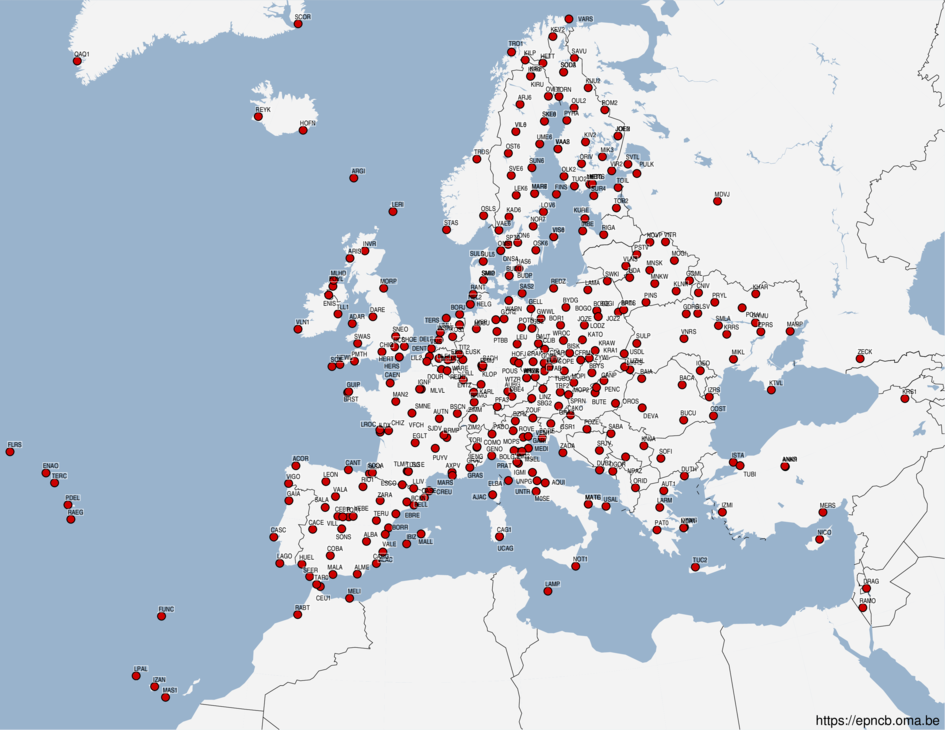

GNSS im European Permanent Network (EPN)

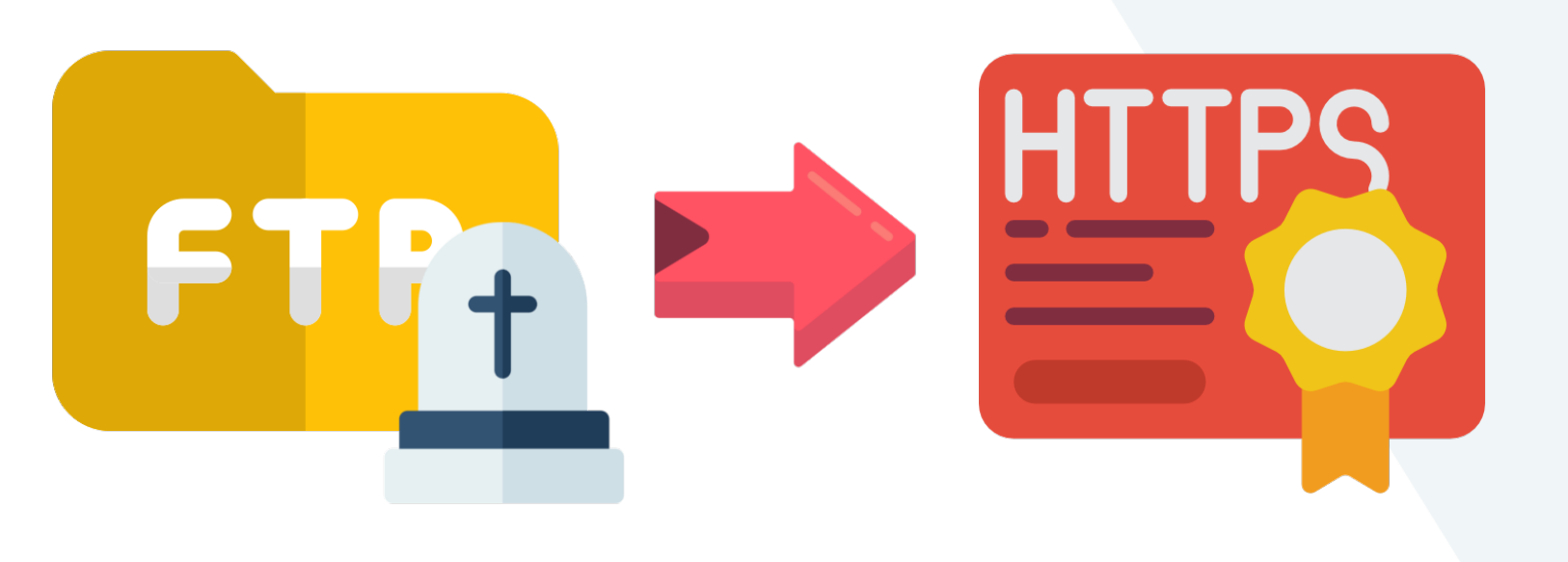

BEV DC 2.0
BEV DC 2.0
- 35.000 Files/Tag Upload
-
70.000 Files /Tag Download
- ~ 5 Mio daily files
- ~ 45 Mio hourly files
- 7 TB Daten
- Daten seit 1995
BEV AC - subnetwork
MGI
Josefstadt
(Maßstab)
Hundsheimer Berg (Orientierung)
Hermannskogel (Lagerung)
MGI
| Ordnung | Abstand [km] | Anzahl |
|---|---|---|
| 1 | 35 | 138 |
| 2 | 18 | 427 |
| 3 | 11 | ~ 1.550 |
| 4 | 4 | ~ 8.600 |
| 5 | 1 | ~ 46.100 |
| 6 | 0,3 | ~ 167.000 |
147T von 224T Punkte haben ETRS Koordinaten
ETRS <-> MGI
X, Y, Z
\phi, \lambda, h
x, y, h
X, Y, Z
\phi, \lambda, h
x, y, h
ETRS
MGI
7-Parameter-Transformation
{
dX: -577.326,
dY: -90.129,
dZ: -463.919,
a(x): 5.137'',
a(y): 1.474'',
a(z): 5.297'',
dm: -0.0000024232
}
Genauigkeit < 1.5m
ETRS <-> MGI
X, Y, Z
\phi, \lambda, h
x, y, h
X, Y, Z
\phi, \lambda, h
x, y, h
ETRS
MGI
GIS Grid
Genauigkeit < 0.15m

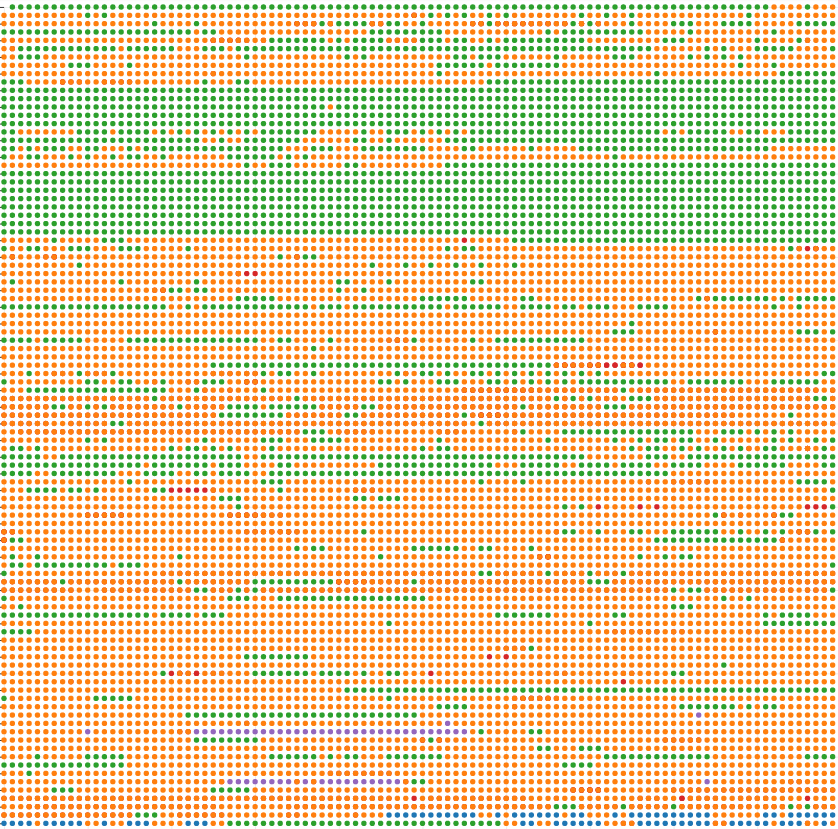

GIS Grid
- flächenbasierter Ansatz
- Datumsübergang zwischen ETRS und MGI
- Rasterung 30'' Länge und 45'' Breite (~ 1000m)
- Eingangsdaten 10% der Festpunkte (ohne 6. Ordnung)
- zu ungenau für Katasteranwendungen! Genauigkeit <15cm
- Gitterpunkte in MGI/Bessel!
-
Gridwert (dphi, dlam) in ETRF2000/GRS80!
ETRS <-> MGI
X, Y, Z
\phi, \lambda, h
x, y, h
X, Y, Z
\phi, \lambda, h
x, y, h
ETRS
MGI
Bestimmung über Passpunkte
Genauigkeit < 0.05m
ETRS <-> MGI - lokale Transformation über Passpunkte
X, Y, Z
\phi, \lambda, h
x, y, h
X, Y, Z
\phi, \lambda, h
x, y, h
ETRS
MGI
1. Schritt:
7-Parameter Transformation und Verebnung in spannungsfreie MGI Koordinaten (x',y',h')
2. Schritt:
Bestimmung von lokalen 4 TransformationsParameter
X', Y', Z'
\phi', \lambda', h'
x', y', h'
MGI' (spannungsfrei)
7-Parameter-Transformation
4-Parameter-Bestimmung
GruPu

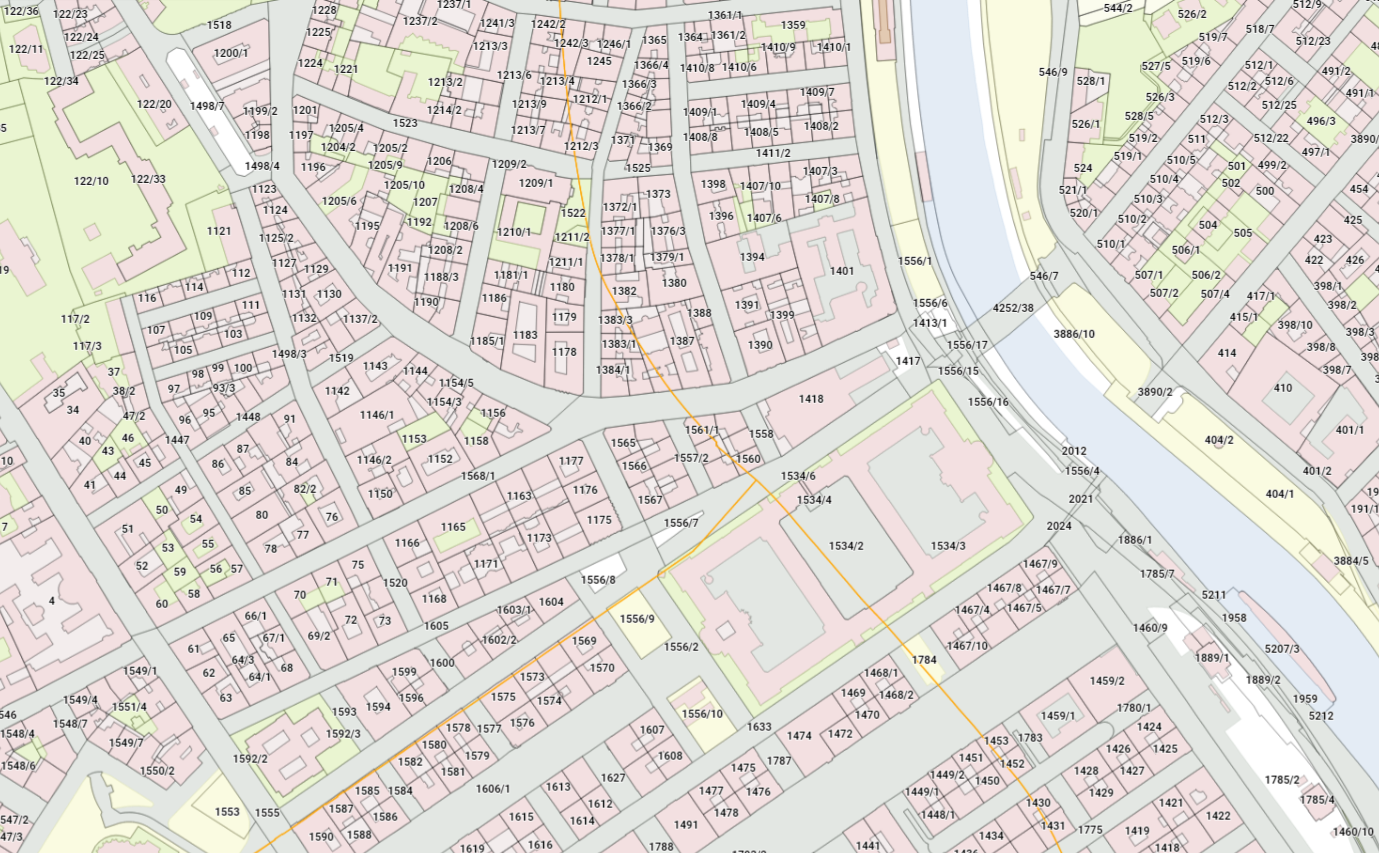

Bild aus ResAlyse
Häufige Fragen...
- neuer Kunde
- 1 Res <-> 1 Plan
- 2 Reservierungen zusammenlegen
- Ändern der MetaDaten
- PlanGZ wieder freigeben
- GP in RES und DKM
...und weitere Fragen?
