Qu'est-ce qu'un FabLab?

Qu'est-ce qu'un FabLab?

Qu'est-ce qu'un FabLab?

Si on résume:

- machines (numériques) à disposition du public

- formations (apprentissage)

- partage des connaissances (open-source)



Sur d'autres plans:

- relocaliser la production

- lutter contre l'obsolescence

- redonner aux citoyens la maîtrise de la production

FabLab :
Que peut-on y faire?

Probablement tout ce que vous pourrez imaginer...

A moins que vous n'ayez une imagination très débordante!

menuiserie

électronique

domotique

art

prototypes

impression 3D

robotique

...

FabLab:

Les machines

du FabLab


Les machines du FabLab

Les machines

du FabLab


Les machines du FabLab

  • Découpeuse/graveuse laser
  • Imprimante 3D
  • découpeuse vinyle (autocollants)
  • fraiseuse numérique (CNC)
  • scanner 3D
  • outils de menuiserie
  • électronique...(Arduino)
  • peinture, colle, clous, ponceuse, fer à souder, ...

Les machines

du FabLab


Les machines du FabLab

VS

Les machines

du FabLab


Les machines du FabLab

Machines numériques : CNC
CNC = Commande Numérique par

Calculateur (par ordinateur)

L'ordinateur commande la machine  à

partir d'un fichier numérique  :
- un dessin vectoriel (2D)

- un modèle 3D (maillage)



Ce fichier numérique est traduit en GCODE, et c'est le GCODE qui est exécuté par la machine

mesh

FabLab:

Les machines

du FabLab


Les images vectorielles

Les machines

du FabLab


Les machines du FabLab

Les machines

du FabLab


Les machines du FabLab

Les machines

du FabLab


Les machines du FabLab

Les machines

du FabLab


Les machines du FabLab

Les machines

du FabLab


Les machines du FabLab

3 ingrédients pour réaliser un objet:

1. Quels fichiers numériques?  des formats 2D (.svg, .dxf, .ai, ...), des formats 3D (.stl, .obj, ...)



2. Quel logiciel pour dessiner?
- dessin 2D : Inkscape

- modélisation 3D : Tinkercad, Fusion360...  + un "slicer"



3. Quels matériaux?

Dépend de la machine

Les machines

du FabLab


Les machines du FabLab

Découpeuse/graveuse laser

Les machines

du FabLab


Les machines du FabLab

Découpeuse/graveuse laser

Qu'est-ce qu'un laser?

Les machines

du FabLab


Les machines du FabLab

Découpeuse/graveuse laser

Qu'est-ce qu'un laser?

Les machines

du FabLab


Les machines du FabLab

Découpeuse/graveuse laser

Qu'est-ce qu'un laser?

"col" (waist) du laser

==> d'où la nécessité d'ajuster la hauteur de la surface du matériau!

Les machines

du FabLab


Les machines du FabLab

Découpeuse graveuse laser

Quels fichiers numériques?  Des dessins en 2D

- découpe : vectoriels

- gravure : vectoriels ou "matriciels" (photo, image bitmap)



Quel logiciel pour dessiner? Inkscape



Quels matériaux?

- découpe : tout, sauf les métaux (et pas trop épais) + PVC

- gravure : tout, sauf les métaux

Les machines

du FabLab


Les machines du FabLab

Marche à suivre:

1) dessiner les traits de découpe et les zones de gravure, sauver en .svg

2) aller avec le fichier sur une clé usb, sur l'ordinateur de la laser

3) "imprimer" le fichier ==> envoi vers JobControl

4) configuration des couleurs, réglages machine

5) lancer le job!

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

Exemple

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

Exemple

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

Découpeuse graveuse laser

Exemple

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

quelques exemples de réalisation

Découpeuse graveuse laser

Les machines

du FabLab


Les machines

du FabLab


Les machines du FabLab

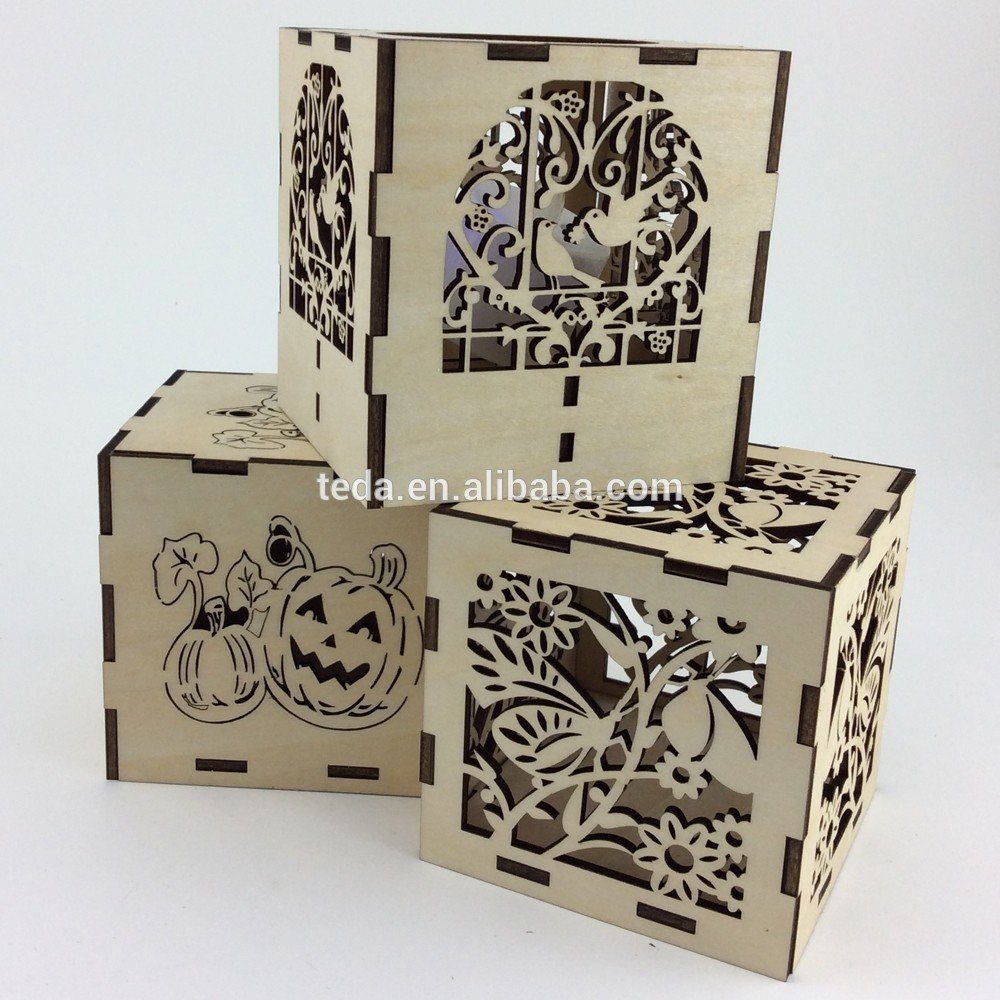

exemples : déclinaisons de boîte à encoches

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : déclinaisons de boîte à encoches

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : déclinaisons de boîte à encoches

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : déclinaisons de boîte à encoches

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : déclinaisons de boîte à encoches

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : déclinaisons de boîte à encoches

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : déclinaisons de boîte à encoches

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : déclinaisons de boîte à encoches

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : déclinaisons de boîte à encoches

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : assemblages

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : assemblages

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : assemblages

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

exemples : assemblages

Découpeuse graveuse laser

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

Les machines

du FabLab


Les machines du FabLab

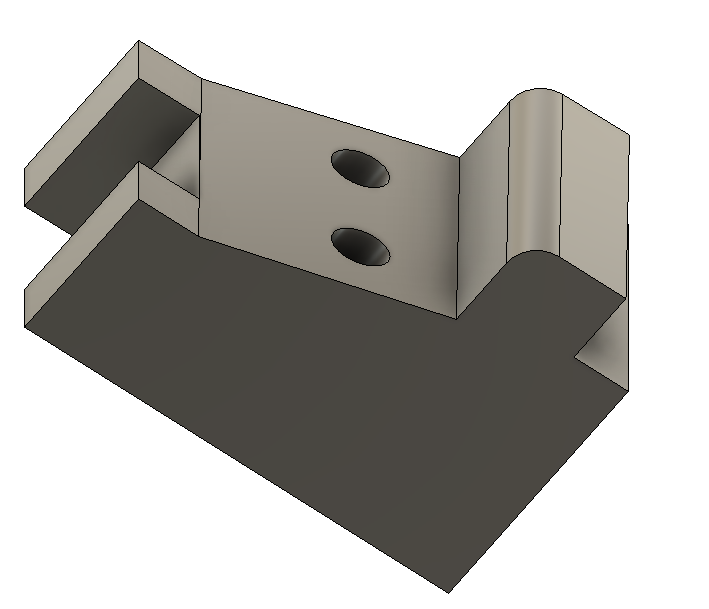

Objet modélisé

maillage

Imprimante 3D

Les machines

du FabLab


Les machines du FabLab

maillage (triangles)

fichier STL, OBJ, ...

Imprimante 3D

Les machines

du FabLab


Les machines du FabLab

fichier STL, OBJ, ...

GCODE

(sommets de triangles dans l'espace)

(instructions moteurs)

SLICER

Imprimante 3D

Les machines

du FabLab


Les machines du FabLab

SLICER

Cura

Imprimante 3D

Les machines

du FabLab


Les machines du FabLab

Marche à suivre:

1) obtenir un fichier .stl (modélisation, téléchargement, scan 3D)

2) "slicer" le modèle, avec un slicer

3) sauvegarder le gcode sur un carte SD
4) installer la bonne bobine de filament

5) Insérer la carte SD dans l'imprimante, choisir son fichier et lancer l'impression!

Imprimante 3D

Les machines

du FabLab


Les machines du FabLab

Quels fichiers numériques?  Des modèles en 3D

- origine : modélisation, banque de fichier (thingiverse, ...) ou scan 3D

- format : .stl, .obj, ...



Quel logiciel pour dessiner? Tinkercad, Fusion360



Quels matériaux?

- PLA, ABS, ... (thermoplastiques), céramique, ...chocolat

Imprimante 3D

Les machines

du FabLab


Les machines du FabLab

Marche à suivre:

1) obtenir un fichier .stl (modélisation, téléchargement, scan 3D)

2) aller avec le fichier sur une clé usb, sur mon ordinateur

3) "slicer" le modèle, avec un slicer

4) sauvegarder le gcode sur un carte SD

5) Insérer la carte SD dans l'imprimante, choisir son fichier et lancer l'impression!

Imprimante 3D

Les machines

du FabLab


Les machines du FabLab

Exemples

Imprimante 3D

Les machines

du FabLab


Les machines du FabLab

Découpeuse vinyle

Les machines

du FabLab


Les machines du FabLab

presse thermique

Découpeuse vinyle

Les machines

du FabLab


Les machines du FabLab

Fraiseuse numérique

Les machines

du FabLab


Les machines du FabLab

Quels fichiers numériques?  Des dessins vectoriels 2D (ou des modèles 3D)

- origine :

- format : .svg, .pdf, .dxf, ...



Quel logiciel pour dessiner? Inkscape, (Fusion360), ...



Quels matériaux?

Thermoplastiques : Bois, plastiques, ...

Fraiseuse numérique

Les machines

du FabLab


Les machines du FabLab

Fraiseuse numérique

https://www.pinterest.com/pin/694821048750957599/

Les machines

du FabLab


Les machines du FabLab

Fraiseuse numérique

Exemples

Les machines

du FabLab


Les machines du FabLab

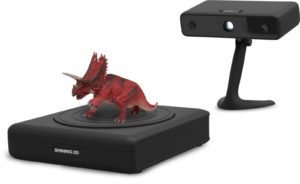

Scanner 3D

Les machines

du FabLab


Les machines du FabLab

Scanner 3D

Les machines

du FabLab


Les machines du FabLab

Arduino / électronique

Pour demain!



Mais rapides exemples

Les machines

du FabLab


Les machines du FabLab

Comment s'inspirer?

Comment s'inspirer?

En surfant sur les bibles!

Les machines

du FabLab


Les machines du FabLab

Comment s'inspirer?

Stage découverte FabLab

By simongiz

Stage découverte FabLab

du 20 au 24 juillet
