Fabrication

d'un

jeu de société

Mais qu'est-ce qu'on va faire cette semaine? 🤔

Qu'est-ce qu'on va faire cette semaine? 🤔

• Dessiner



• Imaginer
• Concevoir
• Fabriquer
• Persévérer
• S'amuser!

en 3D

en 2D

au crayon

à la souris

Programme

• Introduction
• Règles communes
• Agenda
• On commence!

Règles communes

• les gsm uniquement aux pauses

• connexion internet uniquement aux pauses, sauf exceptions. Recherche d'images : un seul ordinateur connecté, 1 personne à la fois + règles d'hygiène.

• Respect des autres...cela va de soi :-)

• Respect du lieu : déchets à la poubelle, canettes à la poubelle PMC, ...

Parce qu'il faut bien...

ça, c'est fait ^^

Règles communes

Parce qu'il faut bien...

ça, c'est fait ^^

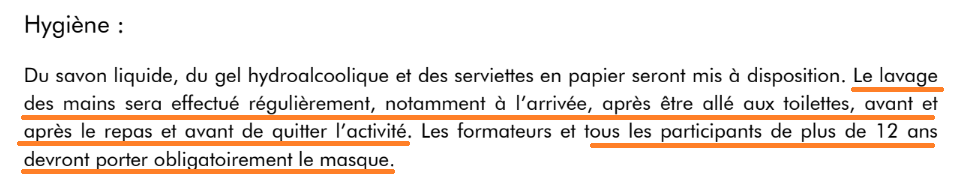

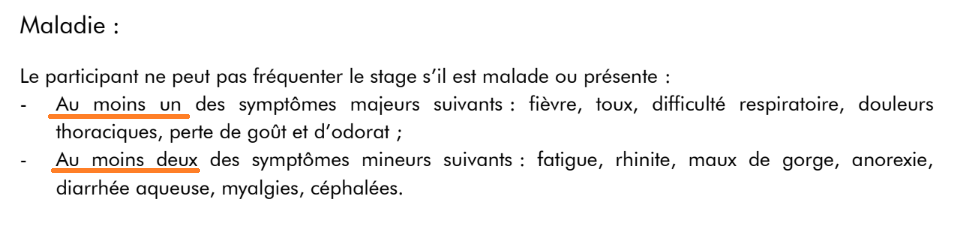

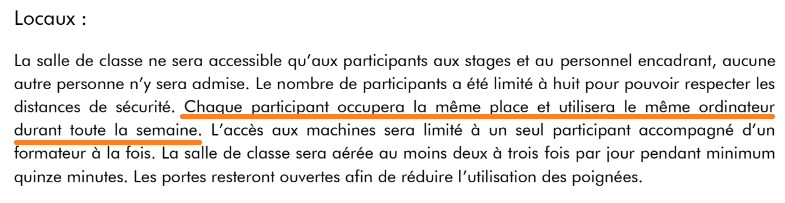

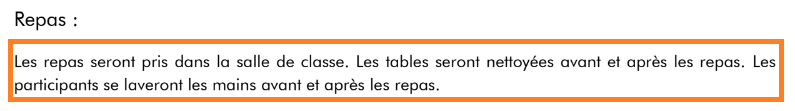

Mesures supplémentaires Covid-19

Règles communes

Parce qu'il faut bien...

ça, c'est fait ^^

Mesures supplémentaires Covid-19

Agenda

• lundi : introduction, présentations et brise-glace, idées et techniques, présentation des machines et premier essai laser, choix d'un jeu

• mardi: conception du jeu

• mercredi: conception du jeu + ?

• jeudi: conception & fabrication du jeu

• vendredi: fabrication du jeu, préparation exposition

sur la semaine

Agenda

• 9h - 10h30

• 10h30 - 10h45 : pause

• 10h45 - 12h30

• 12h30 - 13h15 : pause de midi

• 13h15 - 14h30

• 14h30 - 14h45 : pause

• 14h45 - 16h00

sur une journée

On commence!

On commence!

par quoi?

On commence!

par se connaître!

GAME TIME 😎

Présentations, puis...

Présentations

- comment tu t'appelles?

- ton hobby préféré?
- ta couleur préférée?

- ta matière préférée à l'école?
- ta période de l'Histoire préférée?

- une particularité? (une passion, ...)

Et maintenant un petit jeu pour aiguiser notre vue...

?

?

Joueur

Aliocha

Arthur

Clémence

Corentin

Pierre

Sybil

Ugo

Score

6

tout - 33s

tout - 13s

tout - 12s

tout - 14s

0

tout - 15s

On commence?!

Les machines

du FabLab


Les machines du FabLab

Les machines

du FabLab


Les machines du FabLab

• Découpeuse/graveuse laser
• imprimante 3D
• découpeuse vinyle (autocollants)
• fraiseuse numérique (CNC)
• scanner 3D
• outils de menuiserie
• électronique...(lumières? sons?)

Les machines

du FabLab


Les machines du FabLab

VS

Les machines

du FabLab


Les machines du FabLab

Machines numériques : CNC
CNC = Commande Numérique par

Calculateur (par ordinateur)

L'ordinateur commande la machine  à

partir d'un fichier numérique  :
- un dessin vectoriel (2D)

- un modèle 3D (maillage)

Ce fichier numérique est traduit en GCODE, et c'est le GCODE qui est exécuté par la machine

mesh

Les machines

du FabLab


Les images vectorielles

Les machines

du FabLab


Les machines du FabLab

Les machines

du FabLab


Les machines du FabLab

Les machines

du FabLab


Les machines du FabLab

Les machines

du FabLab


Les machines du FabLab

Les machines

du FabLab


Les machines du FabLab

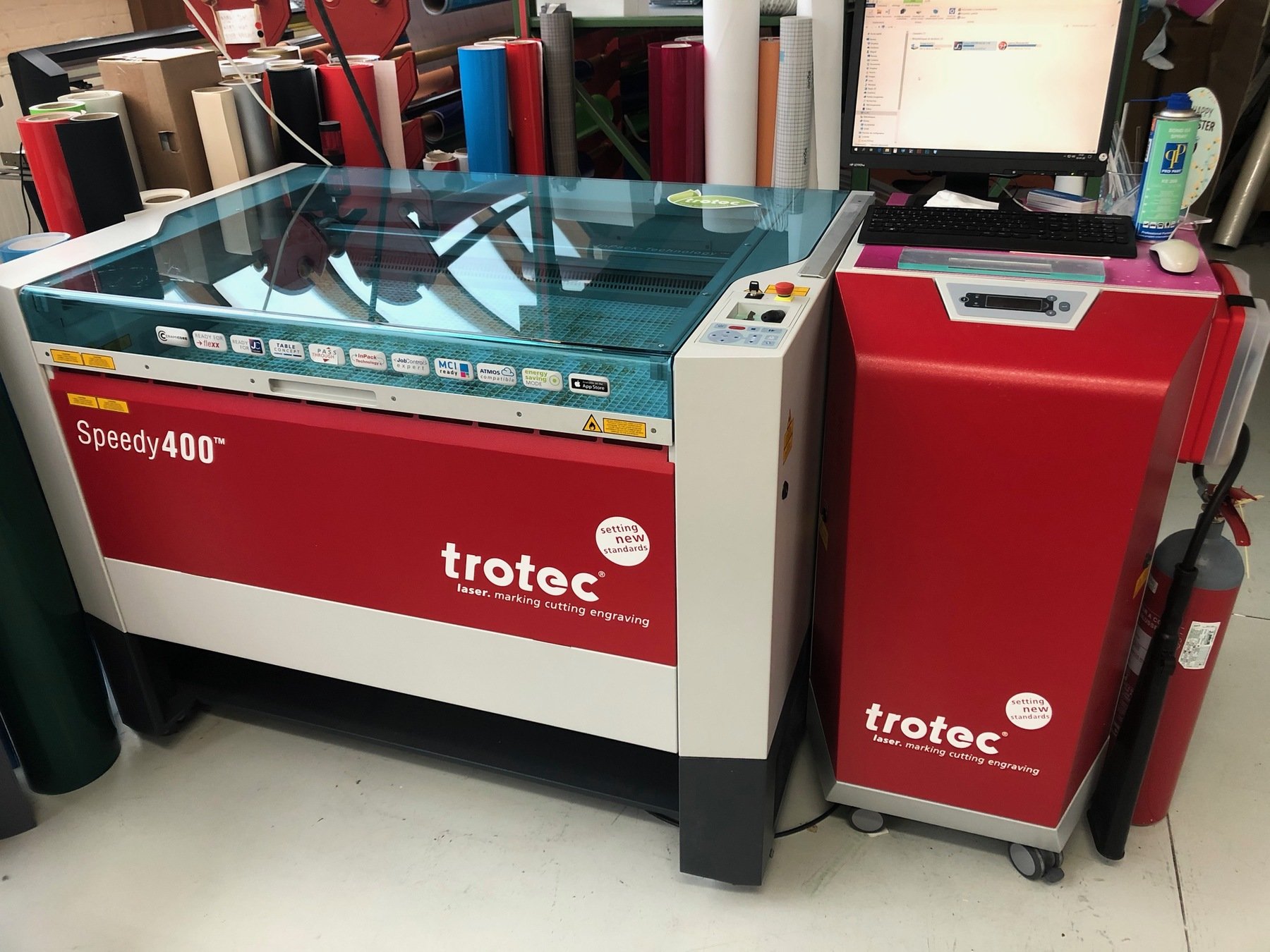

Découpeuse/graveuse laser

Les machines

du FabLab


Les machines du FabLab

Découpeuse/graveuse laser

Quels fichiers numériques?  Des dessins en 2D

- découpe : vectoriels

- gravure : vectoriels ou matriciels (bitmap)

Quel logiciel pour dessiner? Inkscape

Quels matériaux?

- découpe : tout, sauf les métaux (et pas trop épais)

- gravure : tout, sauf les métaux

Les machines

du FabLab


Les machines du FabLab

Découpeuse graveuse laser

Marche à suivre:

1) dessiner les traits de découpe et les zones de gravure, sauver en .svg

2) aller avec le fichier sur une clé usb, sur l'ordinateur de la machine laser

3) "imprimer" le fichier ==> envoi vers JobControl

4) configuration des couleurs, réglages machine

5) lancer le job!

Les machines

du FabLab


Les machines du FabLab

Découpeuse graveuse laser

Exemple

Inkscape

Les machines

du FabLab


Les machines du FabLab

Découpeuse graveuse laser

Exemple

JobControl

Les machines

du FabLab


Les machines du FabLab

Découpeuse graveuse laser

Exemple

Les machines

du FabLab


Les machines du FabLab

Découpeuse graveuse laser

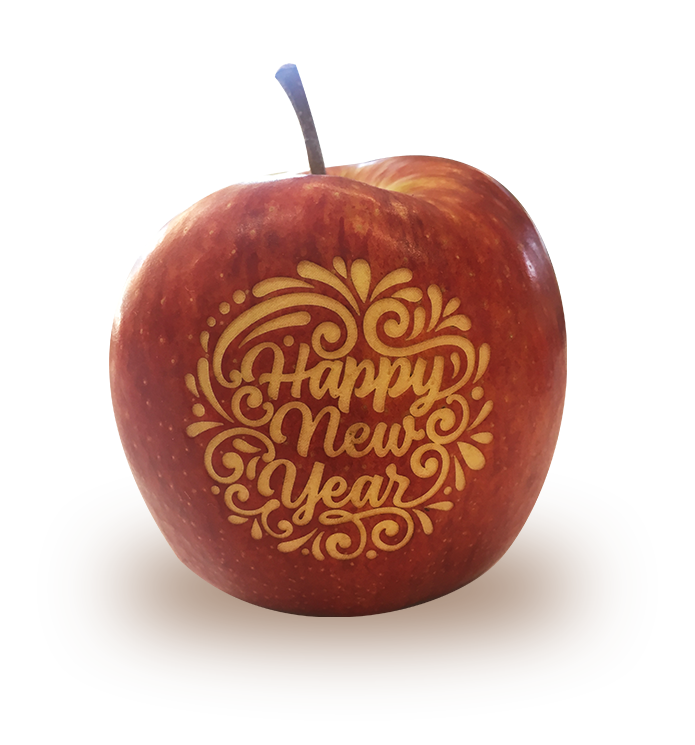

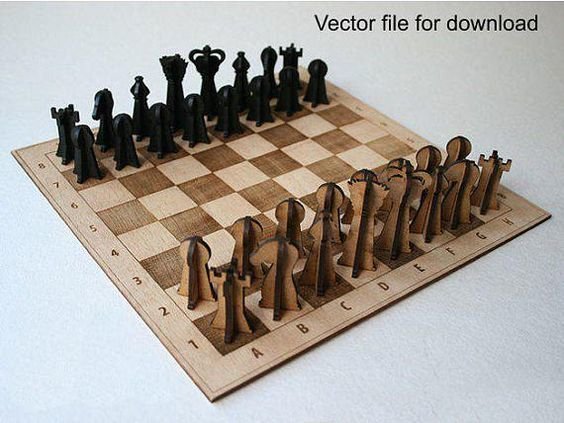

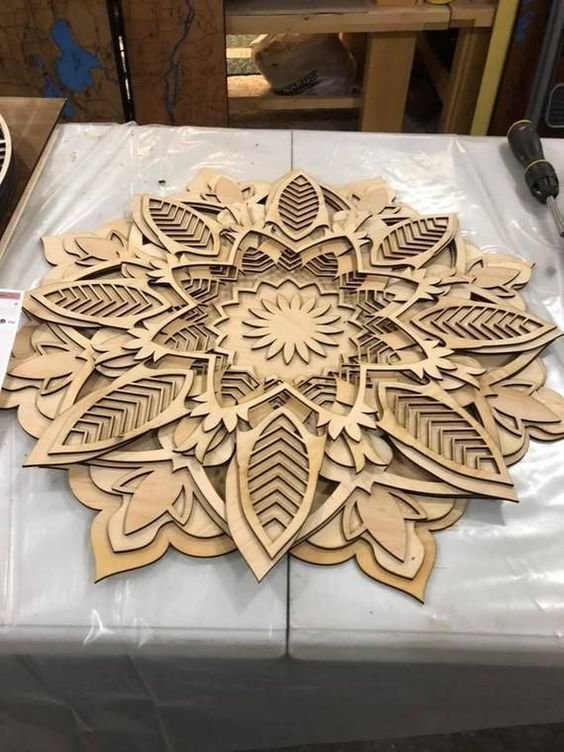

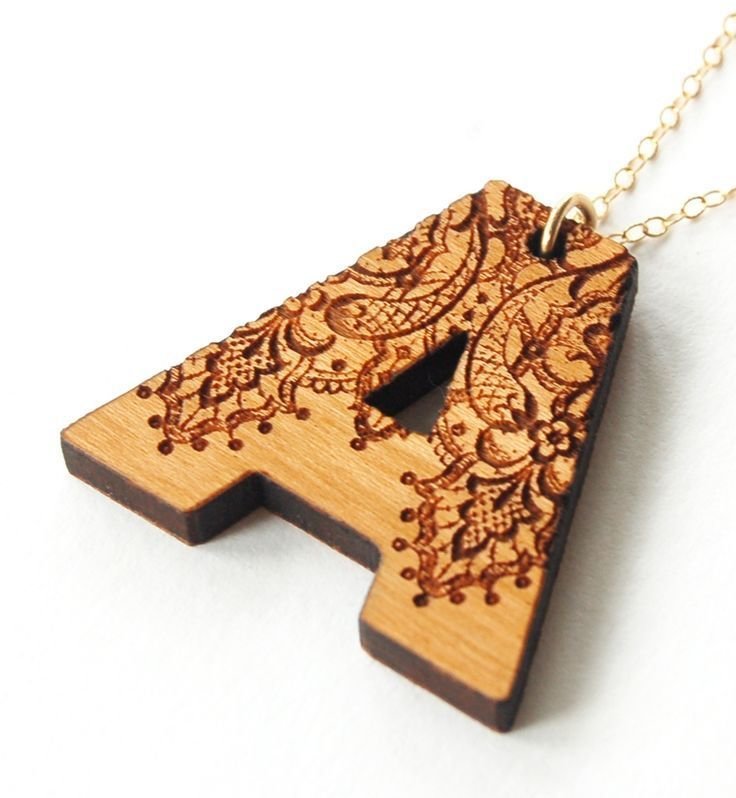

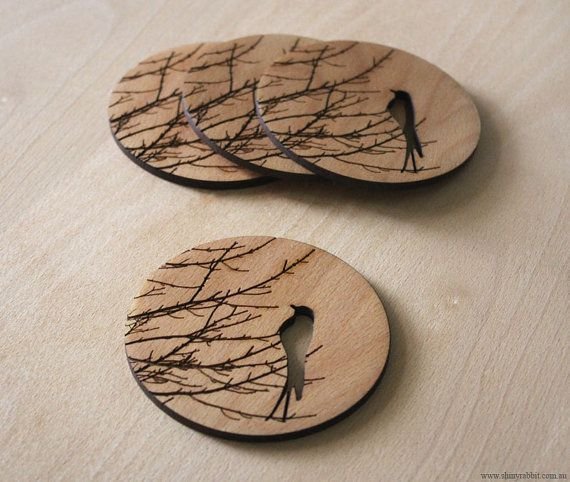

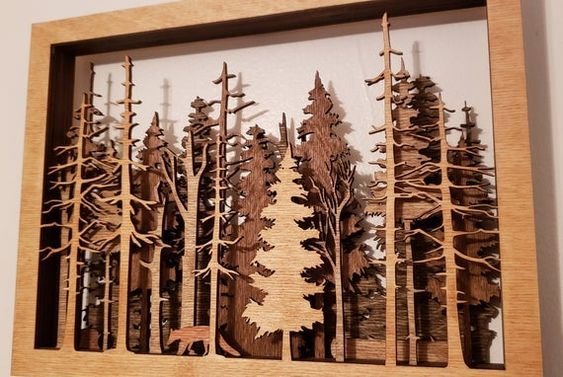

Autres exemples

https://www.graveermaterialen.nl/realisations-tutoriels

Les machines

du FabLab


Les machines du FabLab

Découpeuse graveuse laser

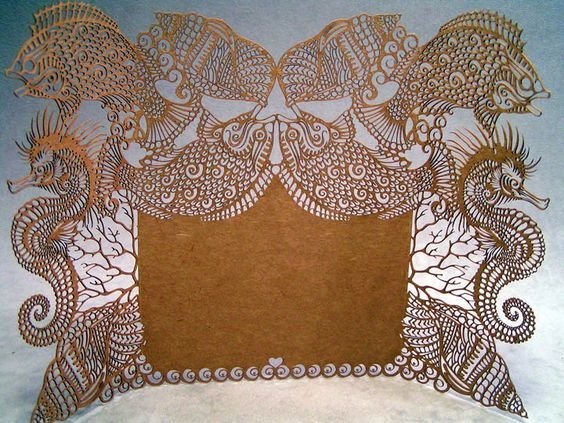

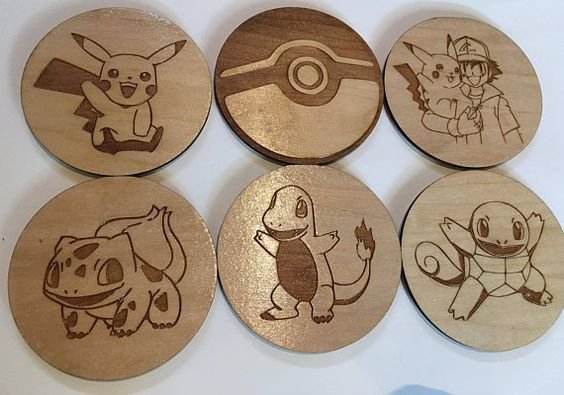

Autres exemples

Les machines

du FabLab


Les machines du FabLab

Découpeuse graveuse laser

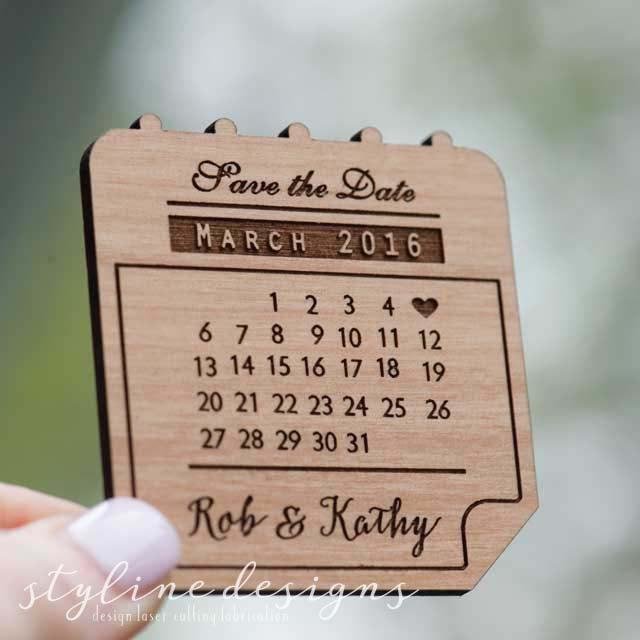

Autres exemples

Les machines

du FabLab


Les machines du FabLab

Découpeuse graveuse laser

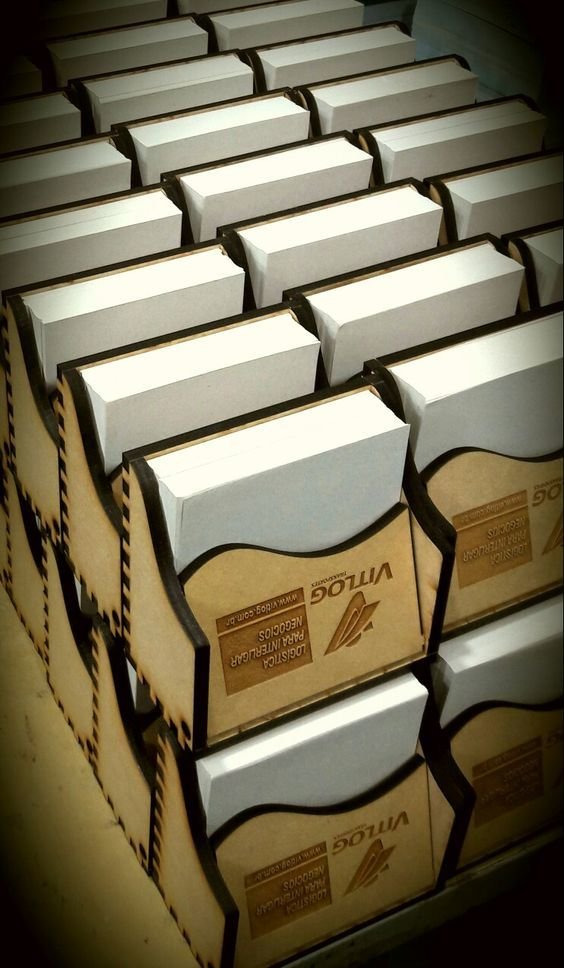

Autres exemples

Les machines

du FabLab


Les machines

du FabLab


Les machines

du FabLab


Les machines

du FabLab


Les machines

du FabLab


Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

Quels fichiers numériques?  Des modèles en 3D

- origine : modélisation, banque de fichier (thingiverse, ...) ou scan 3D

- format : .stl, .obj, ...

Quel logiciel pour dessiner? Tinkercad, Fusion360

Quels matériaux?

Thermoplastiques : PLA, ABS, ...

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

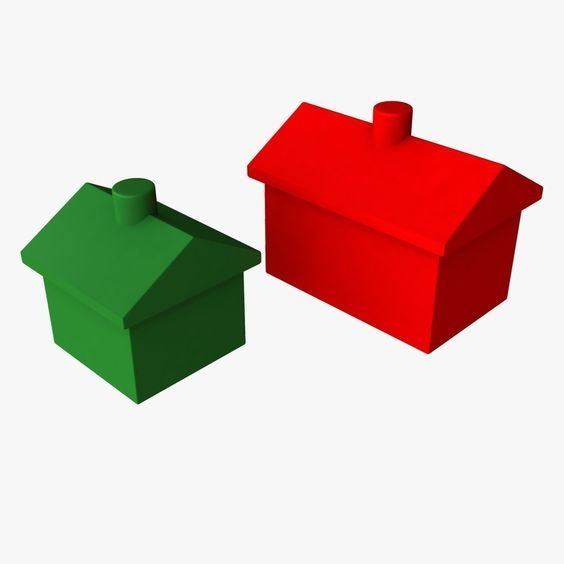

Objet modélisé

maillage

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

maillage (triangles)

fichier STL, OBJ, ...

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

fichier STL, OBJ, ...

GCODE

(sommets de triangles dans l'espace)

(instructions moteurs)

SLICER

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

SLICER

Cura

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

Marche à suivre:

1) obtenir un fichier .stl (modélisation, téléchargement, scan 3D)

2) "slicer" le modèle, avec un slicer

3) sauvegarder le gcode sur un carte SD
4) installer la bonne bobine de filament

5) Insérer la carte SD dans l'imprimante, choisir son fichier et lancer l'impression!

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

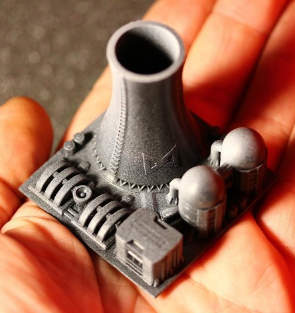

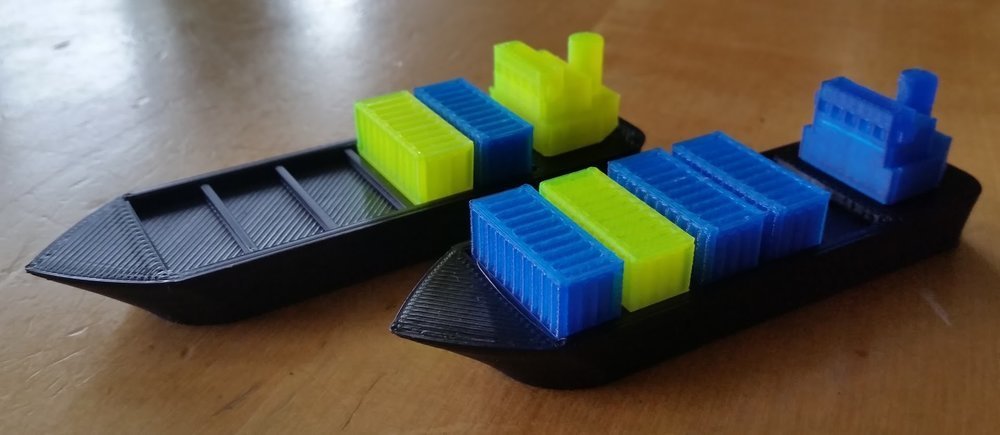

Exemple

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

Exemple

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

Exemple

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

Exemple

Les machines

du FabLab


Les machines du FabLab

Imprimante 3D

Exemple

Les machines

du FabLab


Les machines du FabLab

fraiseuse CNC

Les machines

du FabLab


Les machines du FabLab

Fraiseuse CNC

Quels fichiers numériques?  Des dessins vectoriels 2D (ou des modèles 3D)

- origine :

- format : .svg, .pdf, .dxf, ...

Quel logiciel pour dessiner? Inkscape, (Fusion360), ...

Quels matériaux?

Thermoplastiques : Bois, plastiques, ...

Les machines

du FabLab


Les machines du FabLab

fraiseuse CNC

Les machines

du FabLab


Les machines du FabLab

fraiseuse CNC

Les machines

du FabLab


Les machines du FabLab

Découpeuse vinyle

Les machines

du FabLab


Les machines du FabLab

Découpeuse vinyle

Les machines

du FabLab


Les machines du FabLab

Découpeuse vinyle

presse thermique

Les machines

du FabLab


Les machines du FabLab

scanner 3D

Les machines

du FabLab


Les machines du FabLab

scanner 3D

Les machines

du FabLab

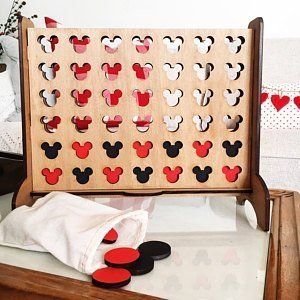

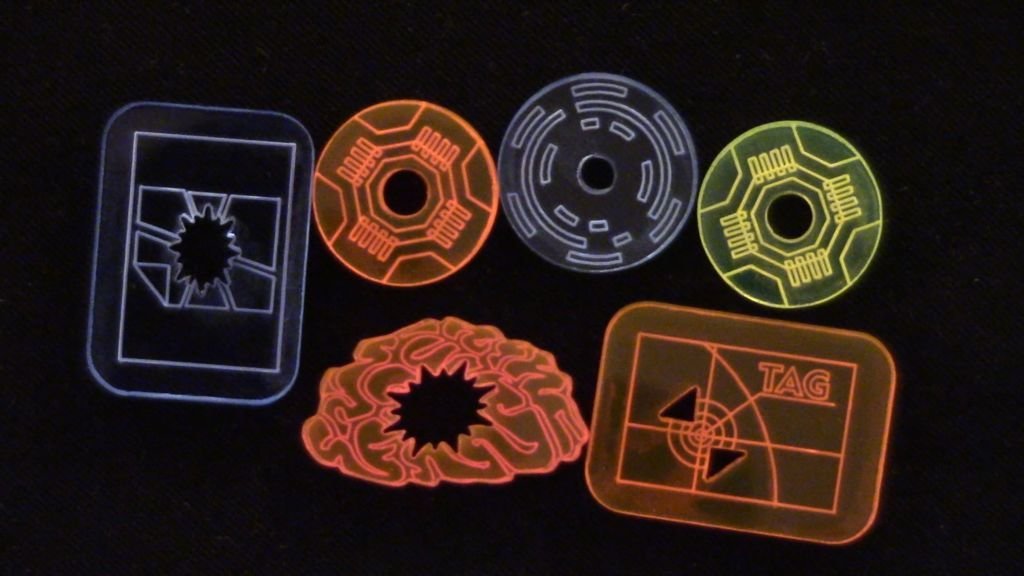

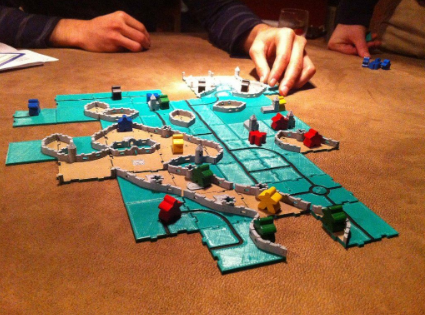

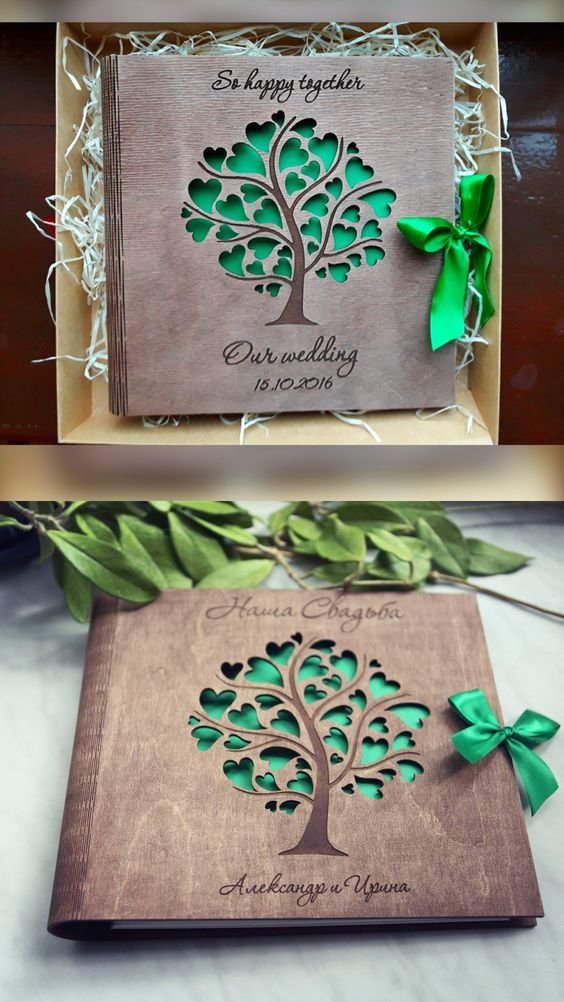

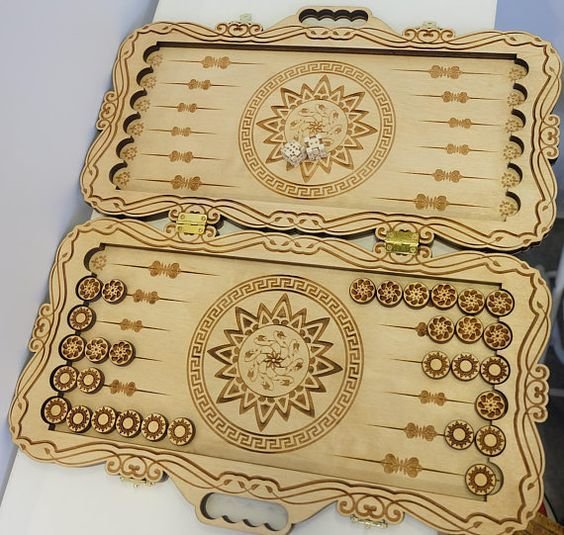

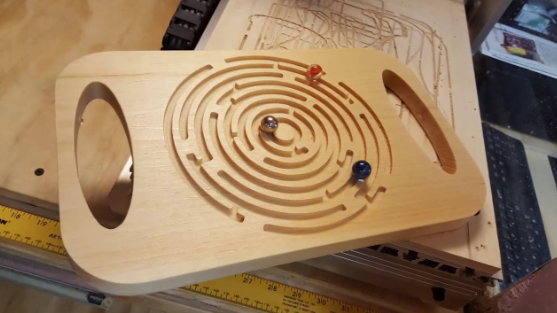

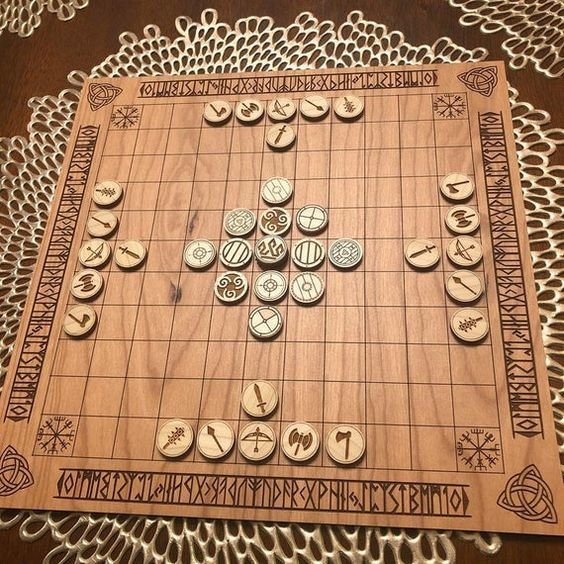

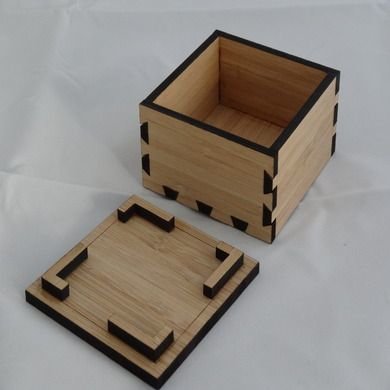

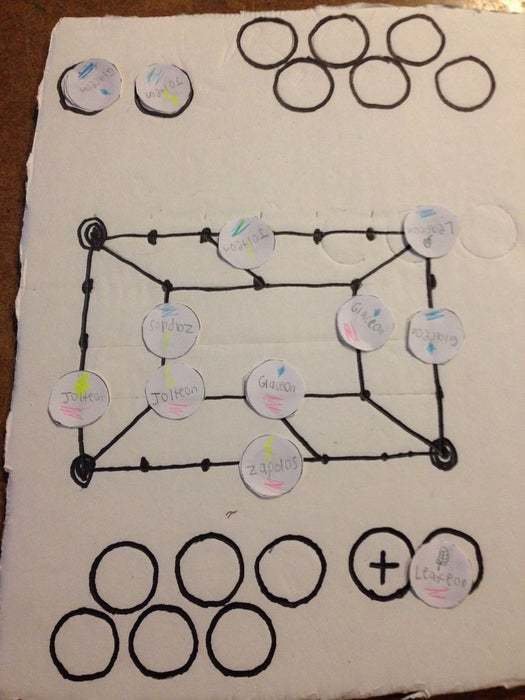

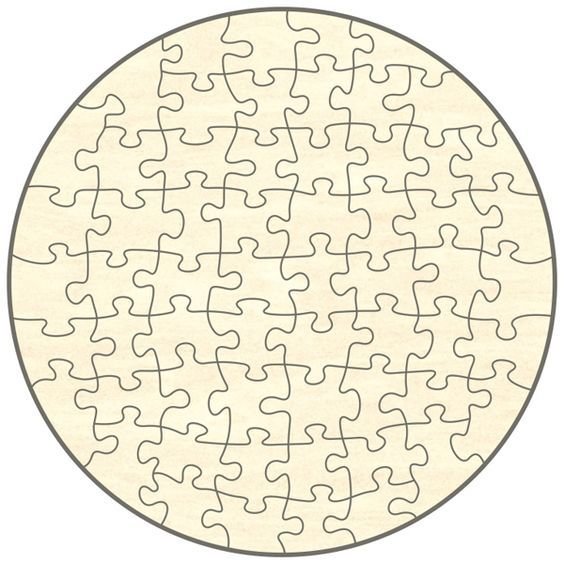

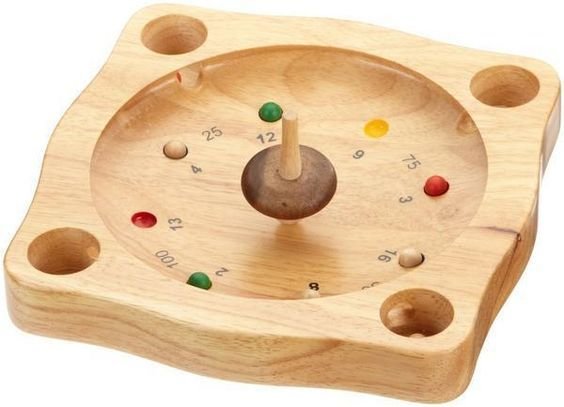

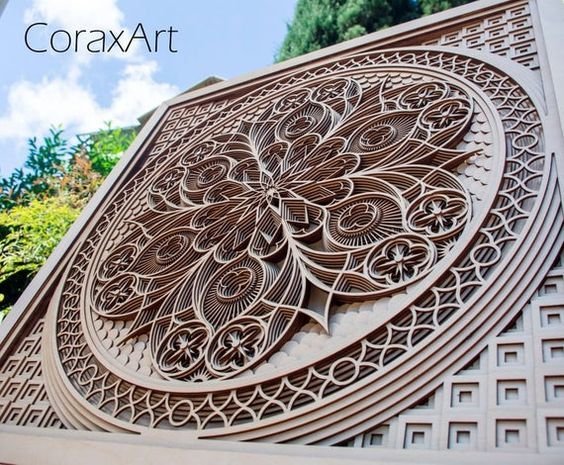

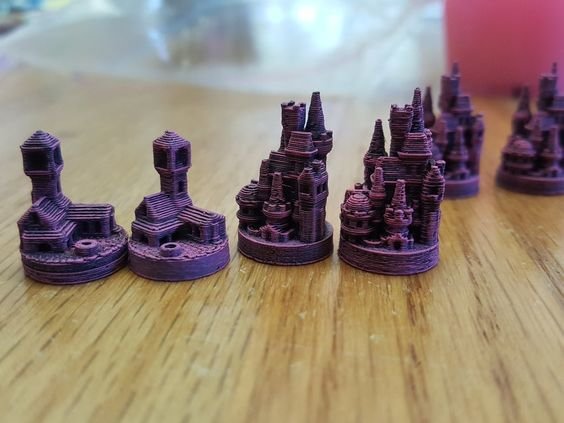

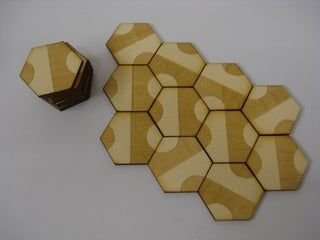

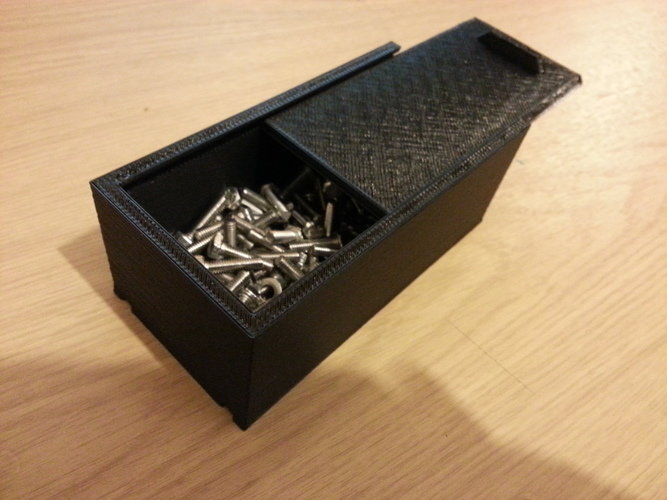

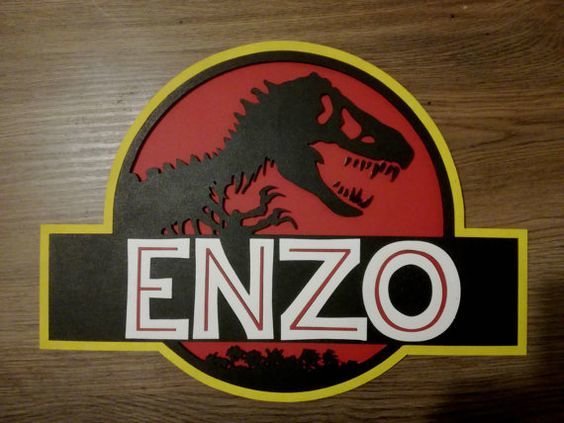

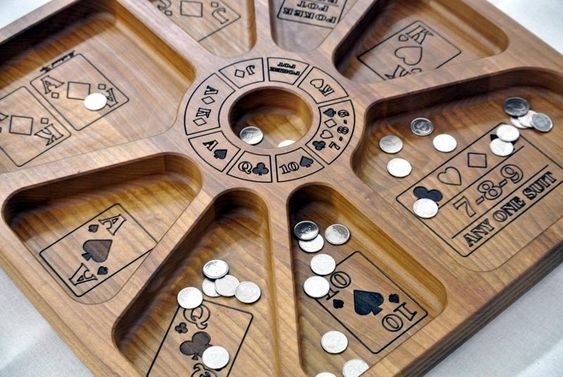

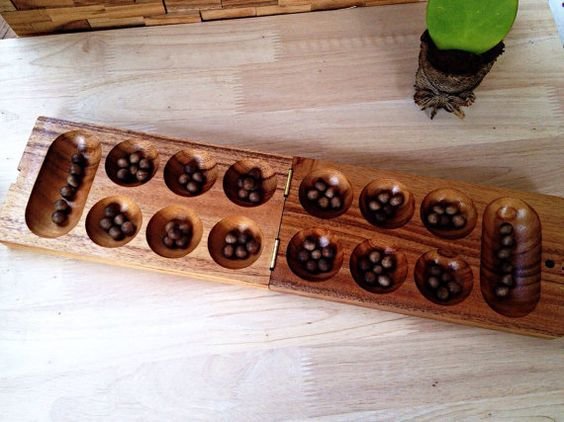

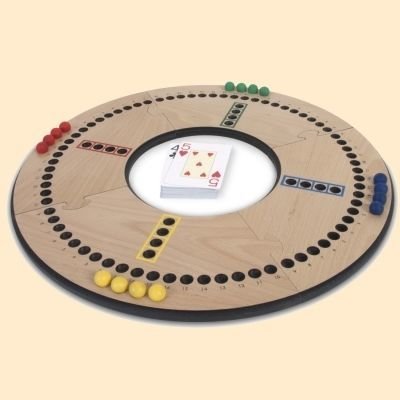

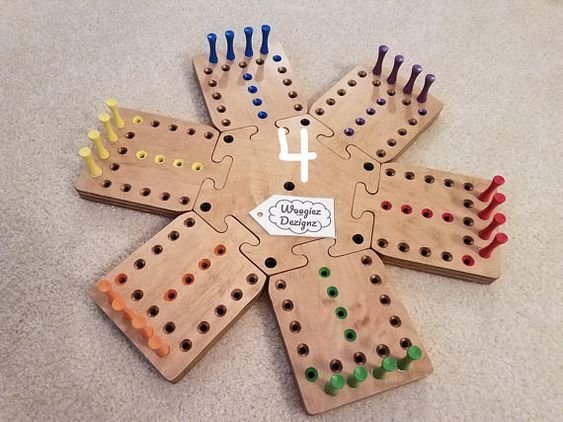

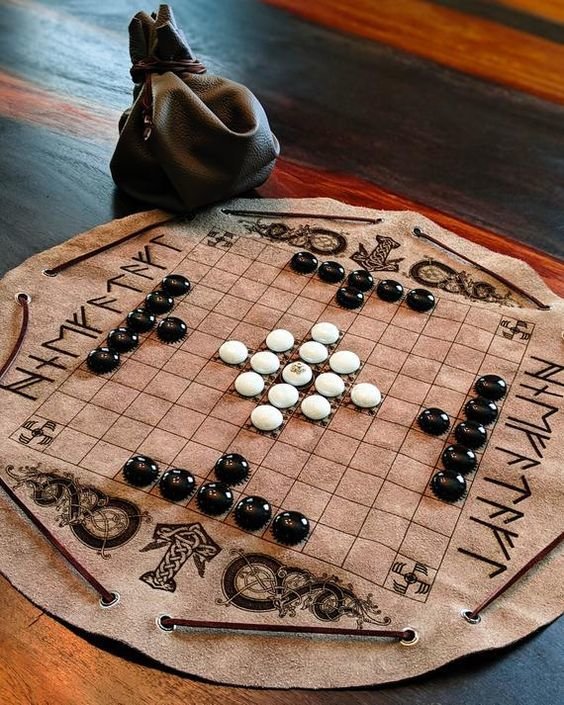

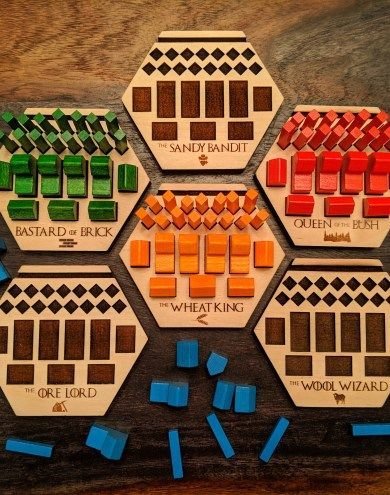

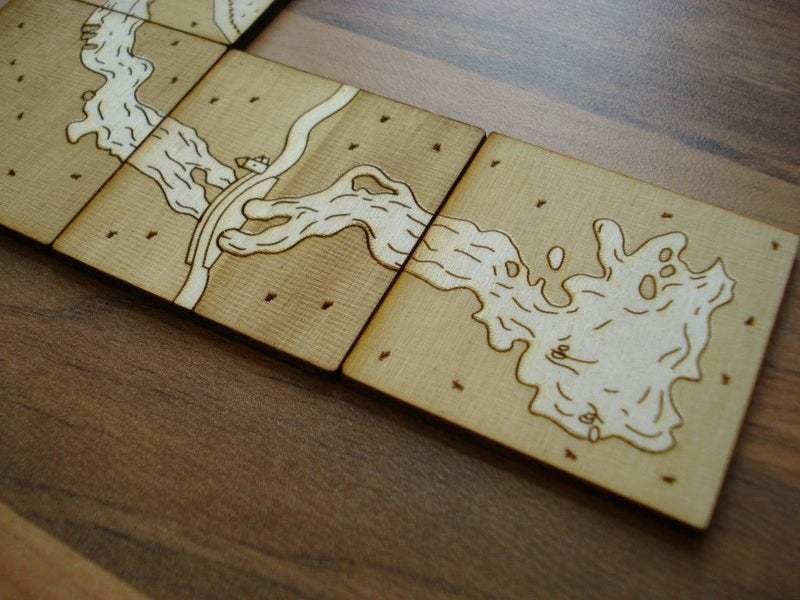

Jeu + inspirations

Quelles machines ont été utilisées pour réaliser les jeux suivants?

Les machines

du FabLab


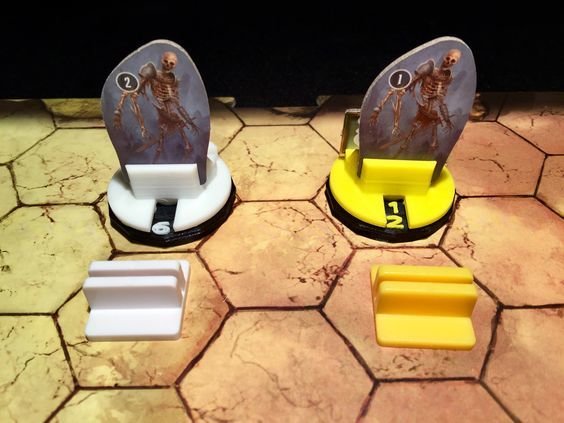

Jeu + inspirations

Les machines

du FabLab


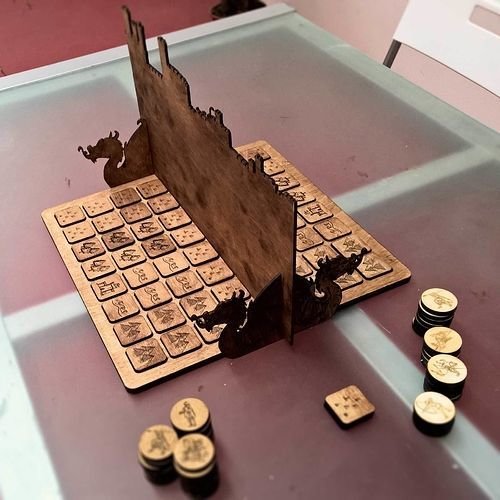

Jeu + inspirations

Les machines

du FabLab


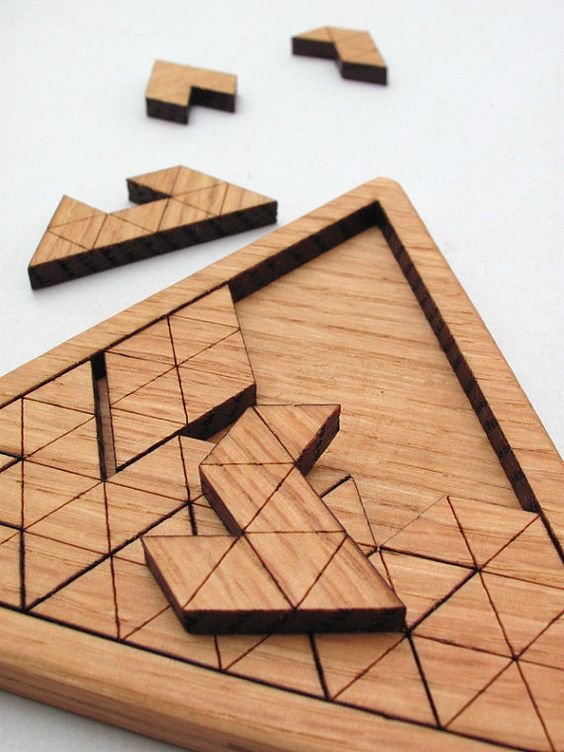

Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Jeu + inspirations

Les machines

du FabLab


Visite Fablab

Premier test laser

inspirations + précision idée de jeu

1. On apprend tous à utiliser les bases d'Inkscape

2. On dessine chacun un petit objet avec découpe + gravure (environ 5cm x 5xm)

3. Chacun à son tour, on visite le FabLab et on termine par la réalisation du test à la laser

4. En attendant son tour, ou quand on a usiné son objet, on précise son idée de jeu (quelles matières? quelles machines? )

Les machines

du FabLab


Visite Fablab

Premier test laser

inspirations + précision idée de jeu

1. On apprend tous à utiliser les bases d'Inkscape

2. On dessine chacun un petit objet avec découpe + gravure (environ 5cm x 5xm)

3. Chacun à son tour, on visite le FabLab et on termine par la réalisation du test à la laser

4. En attendant son tour, ou quand on a usiné son objet, on précise son idée de jeu (quelles matières? quelles machines? )

Les machines

du FabLab


Visite Fablab

Premier test laser

inspirations + précision idée de jeu

1. On apprend tous à utiliser les bases d'Inkscape

2. On dessine chacun un petit objet avec découpe + gravure (environ 5cm x 5xm)

3. Chacun à son tour, on visite le FabLab et on termine par la réalisation du test à la laser

4. En attendant son tour, ou quand on a usiné son objet, on précise son idée de jeu (quelles matières? quelles machines? )

Les machines

du FabLab


Et maintenant à vous!

Soyez créatifs !

Soyez inventifs!

Soyez ambitieux!

Soyez persévérants!

Soyez concentrés!

Soyez rigoureux!

Vous serez d'autant plus fiers de vos réalisations!

Les machines

du FabLab


Jeu + inspirations
