TUTO LUMINAIRE
Ce dont nous aurons besoin:
- Inkscape
- découpeuse/graveuse laser
- matériau : panneaux multiplex
- de l'imagination!
Etapes:
1. Mesures et dimensions
2. Dessin dans Inkscape
3. Paramétrisation dans JobControl
4. Découpes laser
5. Assemblage
1. Mesures et dimensions
- panneaux de multiplex : 60cm x 100cm x 3,6mm
- kerf laser : 0,1 mm
- largeur encoches à serrage : 3,5 mm
1 panneau par personne!
2. Dessin dans Inkscape
Navigation (Windows):
- CTRL + molette : zoom
- clic du milieu : pan
- MAJ + clic gauche (avec l'outil de sélection) : sélection multiple
<--- barre d'outils
outils d'ancrage -->
2. Dessin dans Inkscape
<-- activer/désactiver tous les ancrages
famille d'ancrages aux -->
boîtes englobantes (= rectangles de sélection)
<-- famille d'ancrages au chemins
famille d'ancrages aux -->
objets
<-- famille d'ancrages au document
2. Dessin dans Inkscape
<-- outils d'édition de chemins
outil de sélection -->
outil texte -->
outil de mesure -->
<-- outils rectangle
outil cercle/ellipse -->
<-- dessin main levée
segments de droite/bézier -->
2. Dessin dans Inkscape
Chaque outil fait apparaître sa propre barre de paramètres/sous-outils!
2. Dessin dans Inkscape

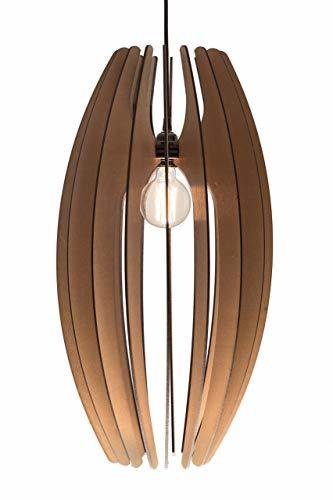

Modèle basique :
- 1 ou 2 supports centraux
- symétrie axiale des "pétales"
2. Dessin dans Inkscape
A. supports centraux
- trou central >= soquet ampoule
2. Dessin dans Inkscape
A. supports centraux
2. Dessin dans Inkscape
A. supports centraux
2. Dessin dans Inkscape
A. supports centraux
2. Dessin dans Inkscape
A. supports centraux
Créer un rectangle de
3.5mm x ~15mm
Il représente une encoche
2. Dessin dans Inkscape
A. supports centraux
Text
clic gauche une seconde fois sur l'objet avec l'outil de sélection, pour faire apparaître les poignées de rotation (et le centre de rotation : le '+')
Prévoir une encoche d'environ 10mm de profondeur
2. Dessin dans Inkscape
A. supports centraux
déplacer le centre de rotation de l'encoche sur le centre du support
2. Dessin dans Inkscape
A. supports centraux
2. Dessin dans Inkscape
A. supports centraux
- 18 "ailes" ==> 360° : 18 = 20°
2. Dessin dans Inkscape
A. supports centraux
Attention : un clone s'est superposé au rectangle initial
(En supprimer un des deux devenu inutile)
2. Dessin dans Inkscape
A. supports centraux
2. Dessin dans Inkscape
A. supports centraux
2. Dessin dans Inkscape
A. supports centraux
Mesurer la profondeur de l'encoche
2. Dessin dans Inkscape
B. "Ailes"
2. Dessin dans Inkscape
B. "Ailes"
2. Dessin dans Inkscape
B. "Ailes"
2. Dessin dans Inkscape
B. "Ailes"
2. Dessin dans Inkscape
B. "Ailes"
Dupliquer la contour, et le superposer au premier à l'aide des outils d'ancrage
2. Dessin dans Inkscape
B. "Ailes"
Glisser/déplacer la poignée blanche
2. Dessin dans Inkscape
B. "Ailes"
2. Dessin dans Inkscape
B. "Ailes"
Dupliquer le contour, et le superposer au premier à l'aide des outils d'ancrage
2. Dessin dans Inkscape
B. "Ailes"
Aligner verticalement les 2 noeuds
2. Dessin dans Inkscape
B. "Ailes"
Créer une médiatrice de construction (temporaire)
2. Dessin dans Inkscape
B. "Ailes"
Aimanter le bord droit de l'encoche au chemin
2. Dessin dans Inkscape
B. "Ailes"
Menu
Objet/Aligner et distribuer (CTRL-MAJ-A)
Centrer l'encoche sur la médiatrice
2. Dessin dans Inkscape
B. "Ailes"

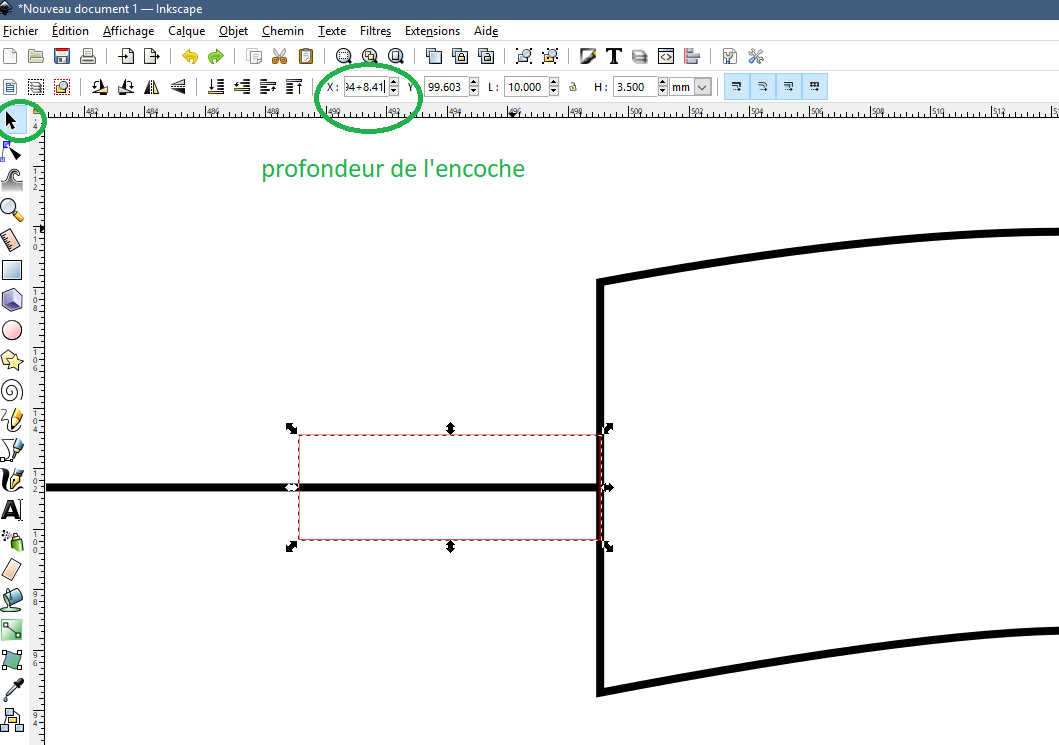

Translater l'abscisse de l'encoche de la valeur de la profondeur mesurée sur le support central
2. Dessin dans Inkscape
B. "Ailes"
Menu Chemin/Différence
Refaire "pareil" en bas!
2. Dessin dans Inkscape
C. support du bas
diamètre du support du bas = diamètre du support du haut - 2x (différence des abscisses entre un noeud sur le côté gauche supérieur de l'aile, et un noeud sur le côté gauche inférieur)
2. Dessin dans Inkscape
D. Disposition des découpes
Redimensionner la page du document avec les dimensions des panneaux de peuplier
2. Dessin dans Inkscape
D. Disposition des découpes
Différentes façons de juxtaposer les différents contours...
problème d'optimisation difficilement automatisable :-)
2. Dessin dans Inkscape
D. Disposition des découpes
Ajustement du documents à la partie utile
Vérifier que tous les contours de découpes:
- sont de couleur rouge (255,0,0)
- ont une épaisseur de 0.1px
2. Dessin dans Inkscape
D. Enregistrement du fichier
Enregistrez votre fichier au format .SVG, copiez-le sur une clé USB et réouvrez-le sur l'ordinateur de la laser.
3. Paramétrisation dans JobControl
Fichier --> Imprimer
3. Paramétrisation dans JobControl
- Le fichier ca automatiquement se transférer vers le logiciel JobControl
- Régler la hauteur (AF) et positionnez le pointeur du laser dans un coin du matériau
3. Paramétrisation dans JobControl
Faites glisser votre job pour l'ancrer par rapport à la croix du laser
3. Paramétrisation dans JobControl
double-clic sur la partie blanche (hors-job) pour afficher les paramètres
3. Paramétrisation dans JobControl
Il ne reste qu'à cliquer sur "Play"!
4. Découpes
Il n'y a rien à faire, c'est la machine qui s'en occupe :-)
5. Assemblage
C'est parti!
TUTO LUMINAIRE
By simongiz
