Проєктування інфраструктури виробництва

Інженер.-тех. забезпеч. ВПВ-1

Інженерне забезпечення технологічних і виробничих процесів

Лекція

1. Структура технічного завдання

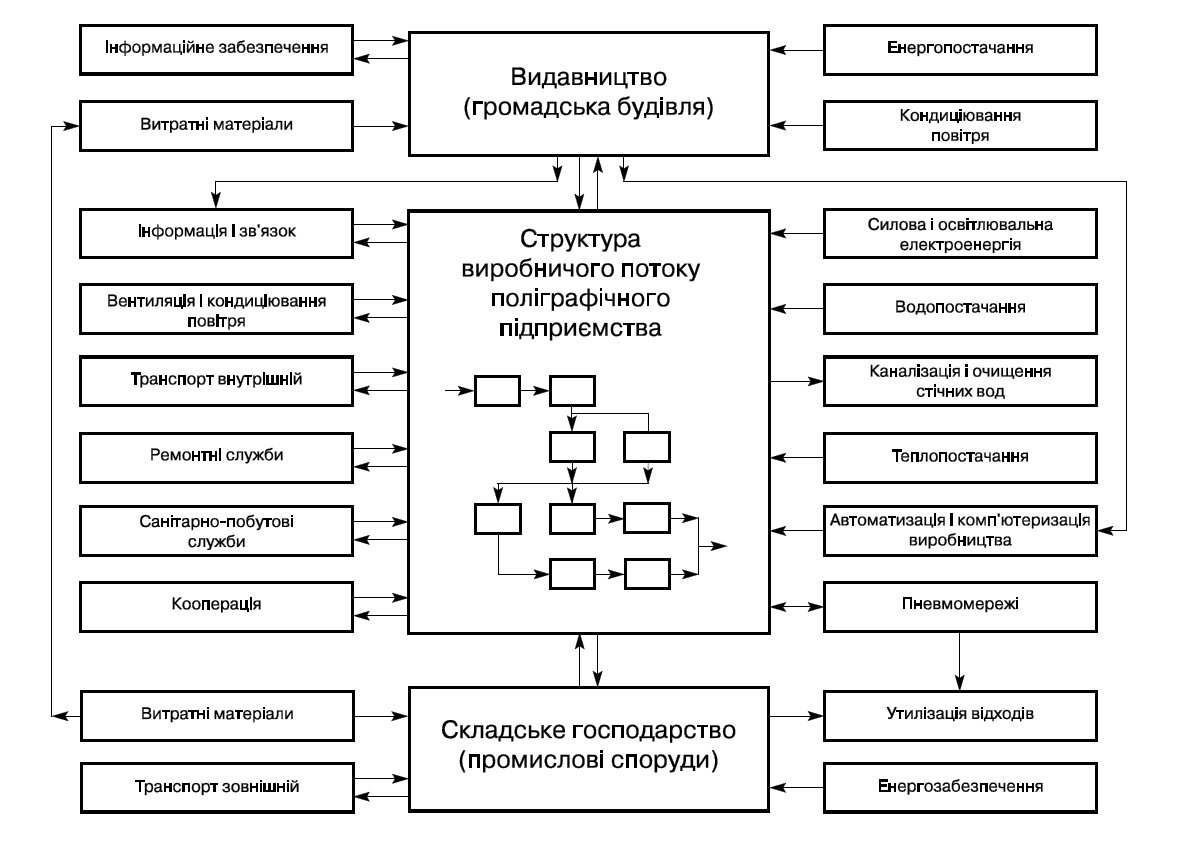

2. Склад інженерного забезпечення

3. Сутність завдань

2

ТЕХНІЧНЕ ЗАВДАННЯ

документ, що встановлює основне призначення, показники якості, техніко-економічні та спеціальні вимоги до системи інженерно-технічного забезпечення (студії, бюро, друкарні, заводу тощо) обсягу, стадії розроблення та складу конструкторської документації.

Отже, ТЗ може містити такі складники

архітектурно-будівельну частину

енергетичну складову

документацію щодо розробки систем опалення, вентиляції і кондиціювання повітря

сантехнічну складову

вимоги щодо організації централізованих систем фарбопостачання, газопостачання, постачання хімічних розчинів, повітря, вакууму

вимоги щодо механізації, автоматизації
і комп’ютеризації технологічних процесів

потреби у ремонтно-механічних службах

вимоги щодо нестандартного устаткування

допоміжні санітарно-побутові приміщення
та приміщення з охорони здоров’я, громадського харчування

інформацію про централізовані системи зв'язку, оповіщення, автоматичного пожежогасіння тощо

ТЗ включає

- архітектурно-будівельна частина;
- енергетична;
- опалення, вентиляція і кондиціювання повітря;
- сантехнічна;
- організація централізованих систем фарбо-постачання, газопостачання, постачання хімічних розчинів, повітря, вакууму, автоматичного пожежогасіння тощо;
- механізація, автоматизація і комп’ютеризація технологічних процесів;
- ремонтно-механічні служби;
- нестандартне устаткування;
- допоміжні санітарно-побутові приміщення та приміщення з охорони здоров’я, громадського харчування.

Архітектурно-будівельна частина включає:


- площі, висоти та особливі вимоги щодо приміщень;

- визначення навантаження на перекриття будівлі
(у тонах на 1 кв. м);

- облаштування та колір інтер’єру —стін, стелі, підлоги (з технологічними вимогами);

- заходи зі зниження шуму (звукоізоляція).


Енергетична частина включає:


- вимоги щодо силової і освітлювальна енергія;

- характеристику на всі робочі місця з чітко визначеними параметрами.

Освітлення на формних дільницях (наприклад, жовте світло до 30 люкс)

Вимоги щодо систем опалення, вентиляції і кондиціювання включають:


- температурні режими приміщень;

- показники вологості;

- чистоти повітря;

- вимоги щодо циркуляції та особливості очищення, обміну повітря (викидів) тощо.

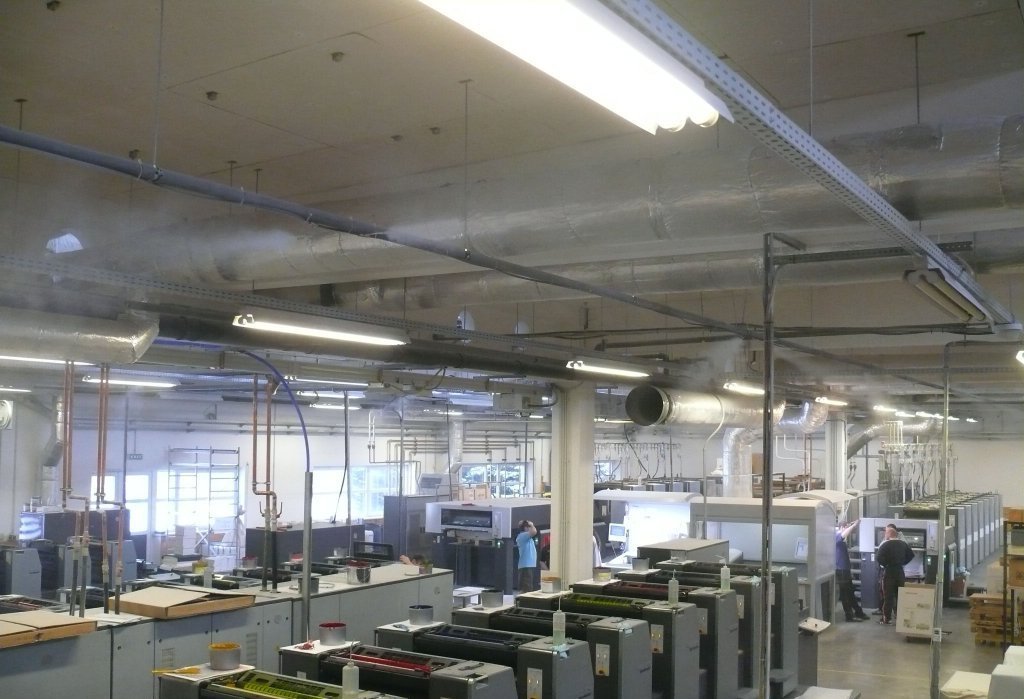

Системи зволоження повітря (СЗП)

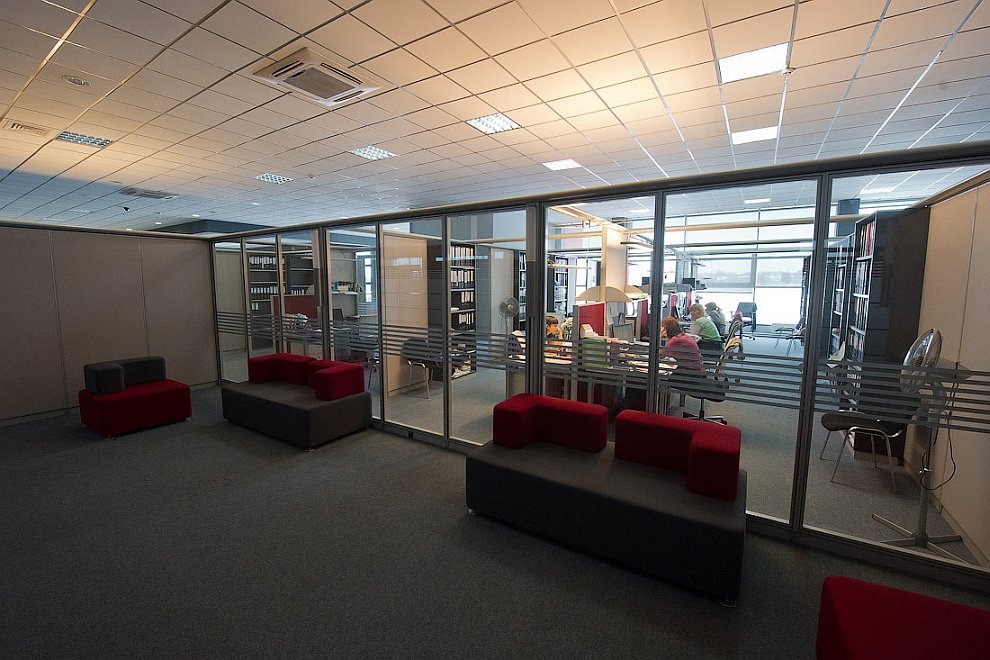

Вентиляція і кондиціювання повітря:


- паперовий пил від друкарських, фальцювальних і різальних машин;

- випаровування розчинників у формних процесах
та при друкуванні глибоким, флексографічним, трафаретним, тампонним друком; лакуванні, металізації, гарячому тисненні;

- тепло від сушильного обладнання, світильників, теплових батарей;

- випромінювання при застосування УФ-технологій.

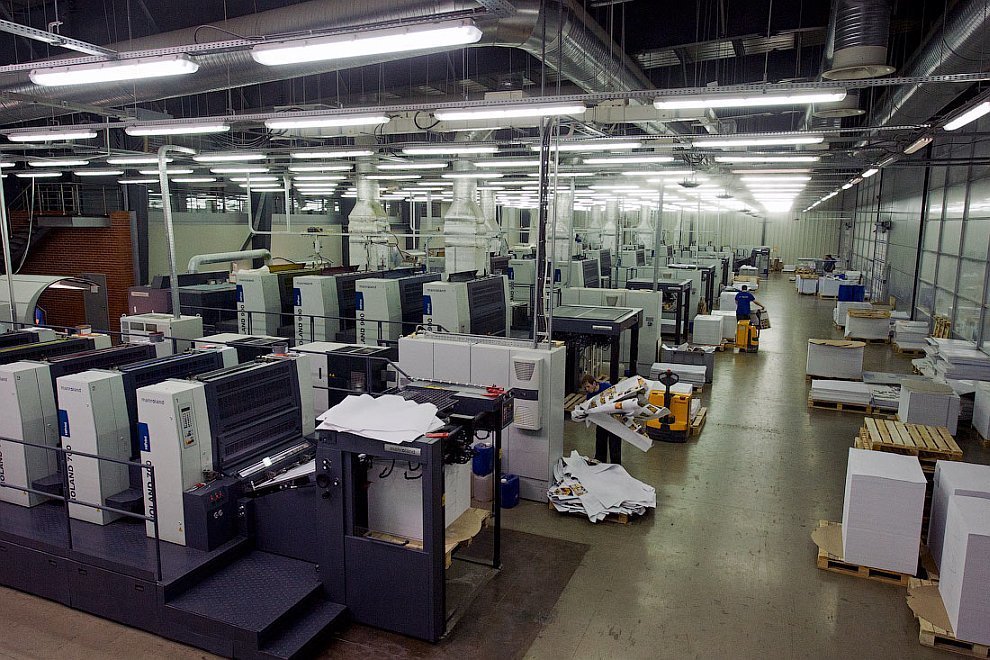

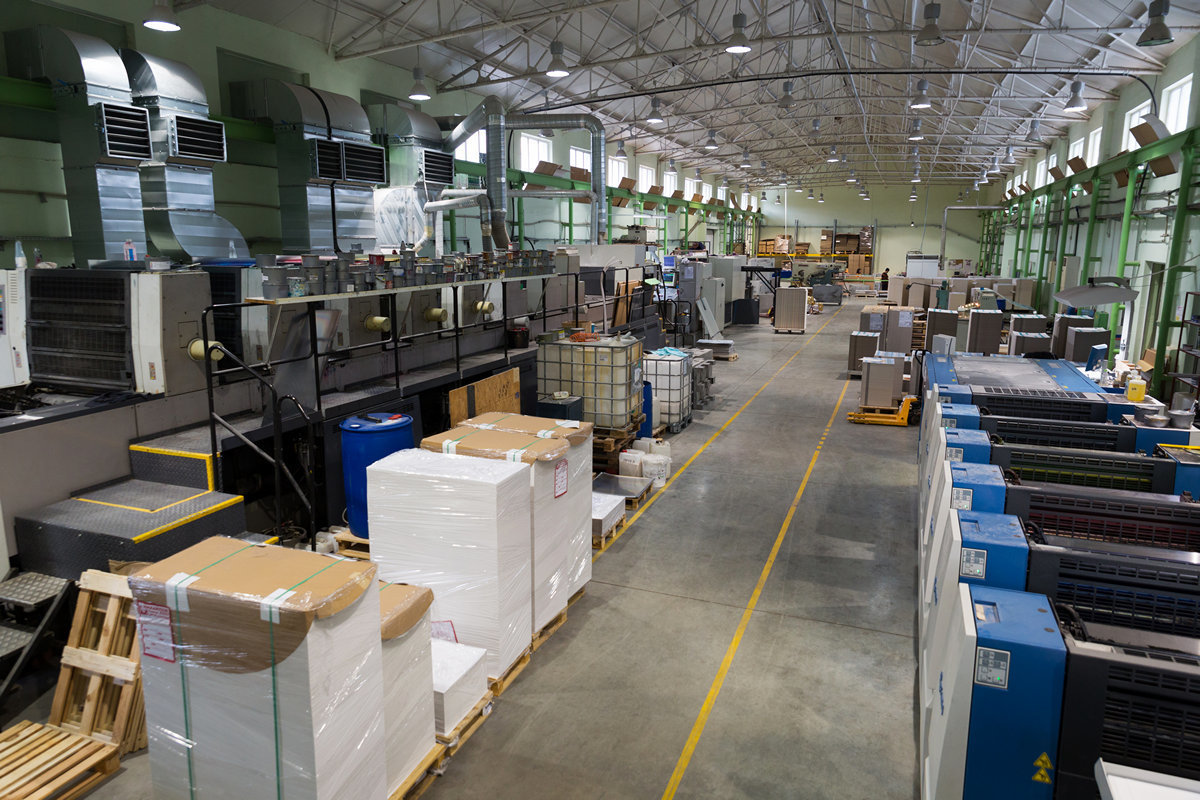

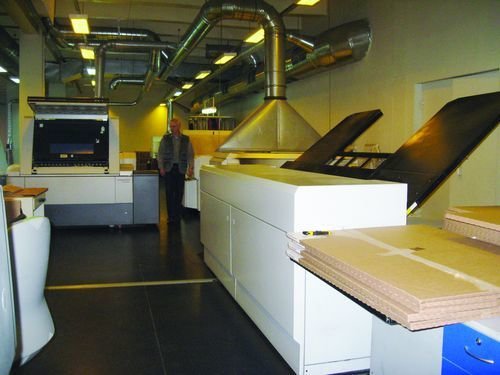

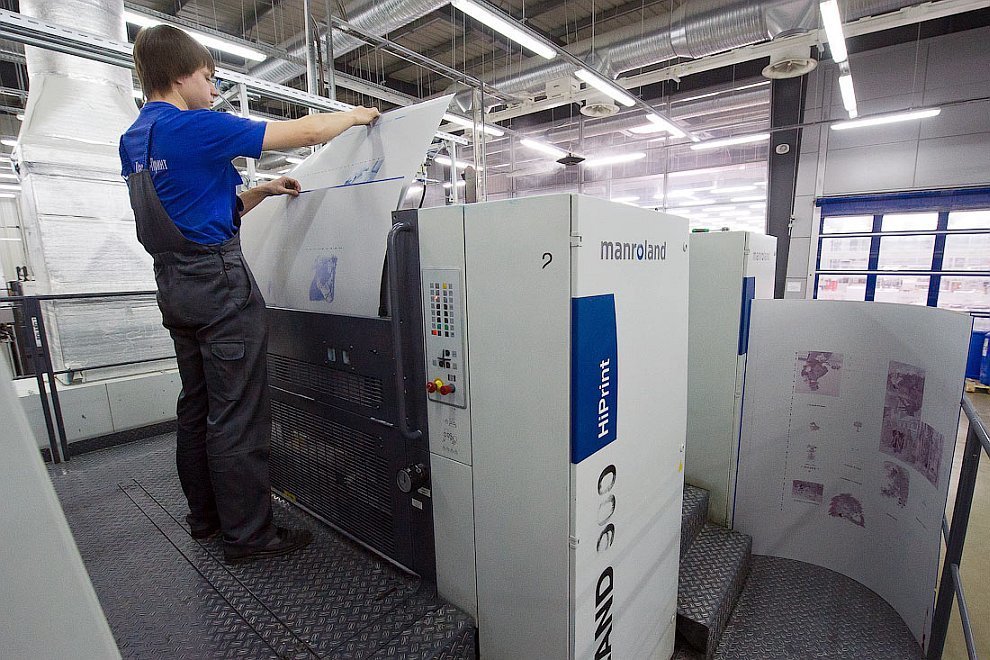

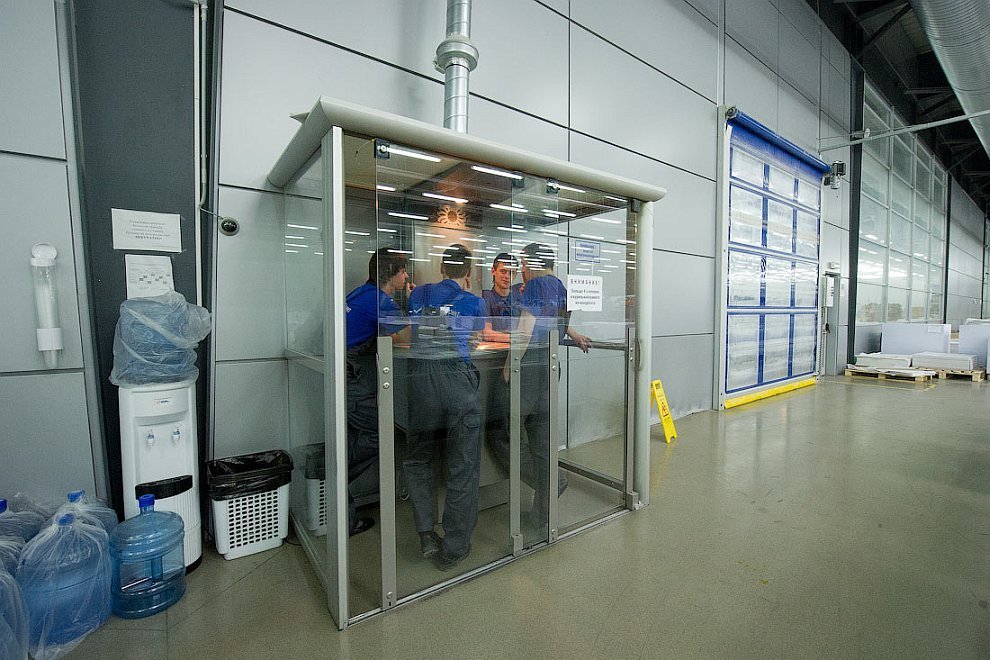

Вентиляційні системи

Вентиляційні системи

Вентиляційні системи ККПК

ТЗ на розробку системи вентиляції та кондиціювання повітря включають такі головні характеристики запроектованого технологічного і виробничого процесу:

- перелік обладнання, для якого необхідна місцева венти-ляція з уточненням, за необхідності, форми відсмоктувачів повітря (патрубки, витяжні шафи, зонти тощо);

- шкідливі речовини, що виділяються, і їх маса у г/год.;

- температура проведення процесу (°С);

- об’єм повітря, що видалятиметься, у м3/год.;

- технологічний викид повітря від устаткування,
що постачається з вентиляційними пристроями (зазвичай, регламентується паспортними даними устаткування).

Сантехнічна частина включає:


- водопостачання;

- каналізація та очистка стоків.

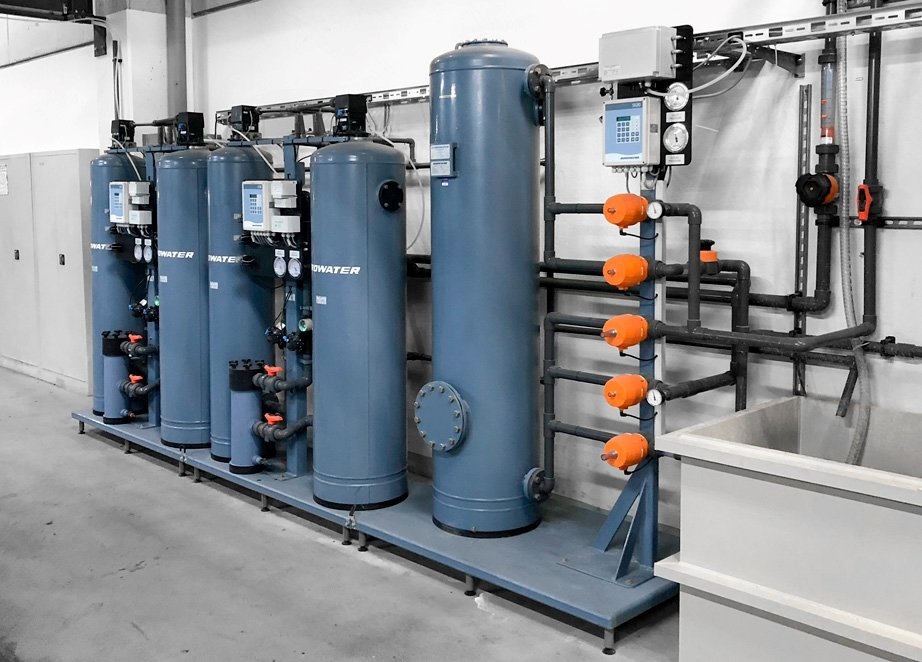

Системи підготовки води

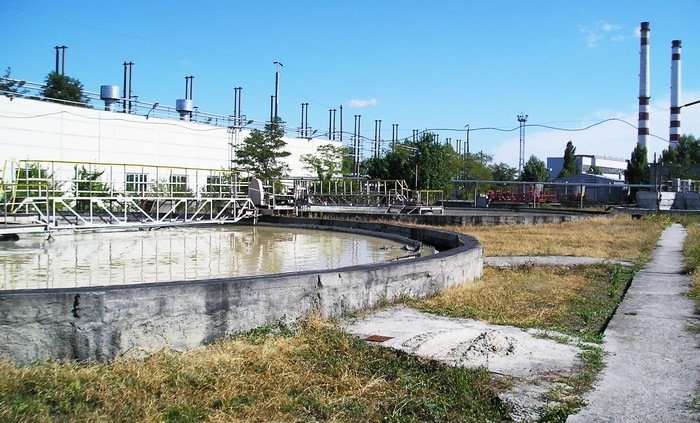

Каналізаційні очисні споруди ККПК

Каналізаційна система підприємства проектується для зливу води різної якості:


- умовно чистої - використаної для охолодження
у теплообмінниках, компресорах;

- забрудненої виробничими домішками
та компонентами від технологічних операцій.

При проектуванні каналізаційної системи
і очисних споруд необхідні вичерпні відомості про вміст домішок і хімічний склад стоків з кожної точки зливу.

У ТЗ на проектування каналізації та очисних споруд необхідно вказати:


- хімічний склад розчину, що підлягає очищенню;

- склад реагентів, що застосовувалися
у технологічному процесі; хімічний процес,
що відбувся при виконанні технологічної операції;

- кількість стоків (у м3) за одиницю часу;

- наявність у стоках різних компонентів та їх кількість (г/л) тощо.

Вимоги щодо централізованих систем:


- потужності та особливостей підводу систем фарбопостачання, зволожуваючого розчину,
систем аспірації тощо;

- подача і підводи хімічних речовин;

- подача вакууму, стиснутого повітря, газопостачання тощо;

- автоматизовані системи пожежогасіння, оповіщення тощо.

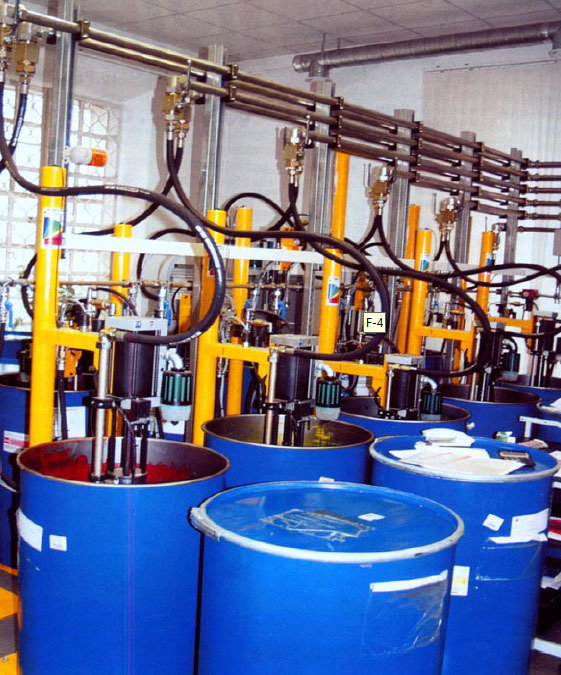

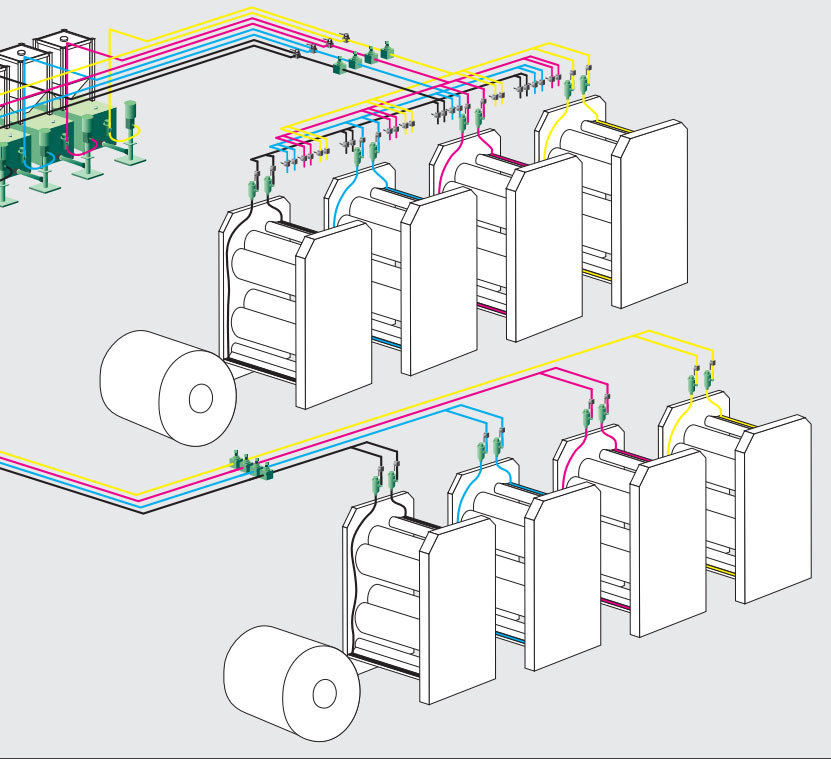

Системи фарбопостачання

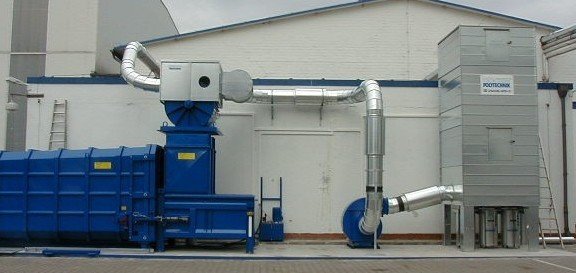

Системи аспірації

Вимоги щодо механізації, автоматизації і комп’ютеризації:


- потужності та специфіка транспортних і логістичних систем;

- особливості автоматизованих виробничих процесів;

- інформаційне забезпечення.

Складування + транспортування

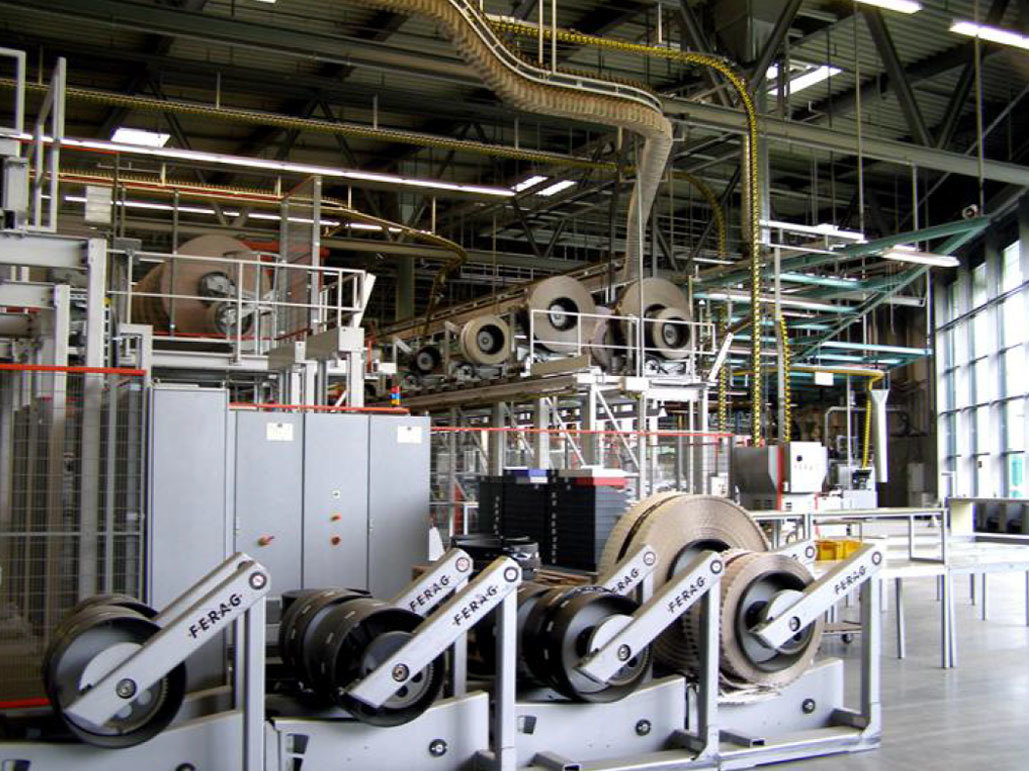

Транспортні системи

Транспортні системи

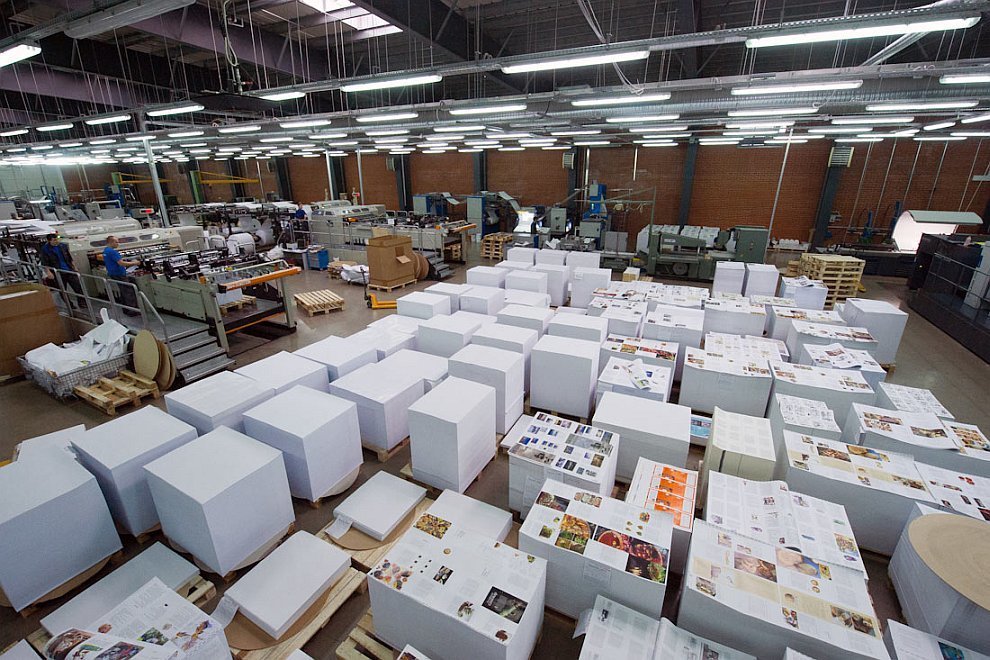

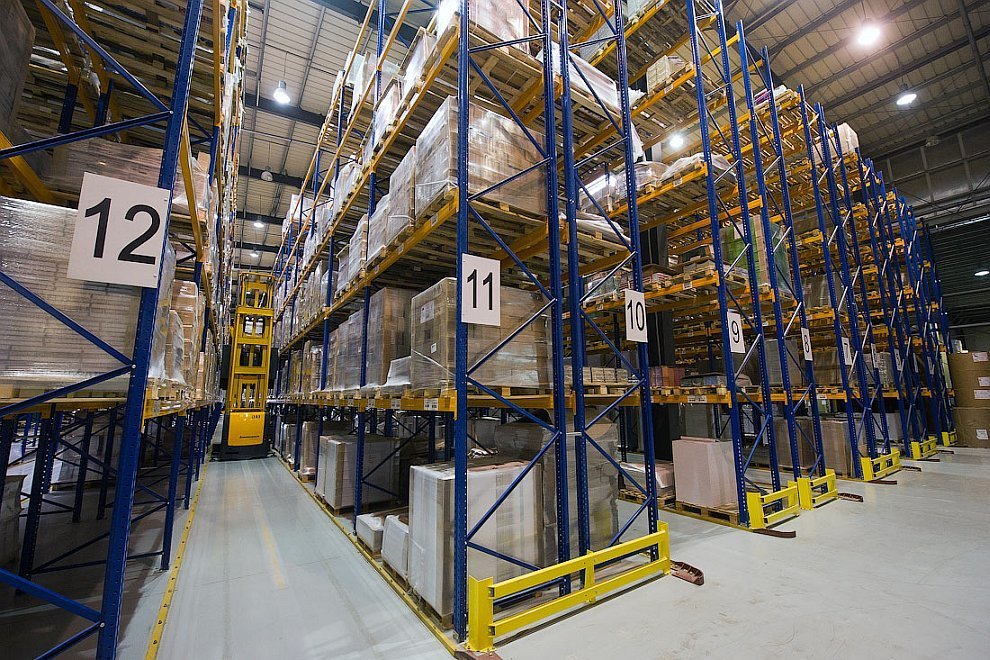

Оперативне складування

Розмітка

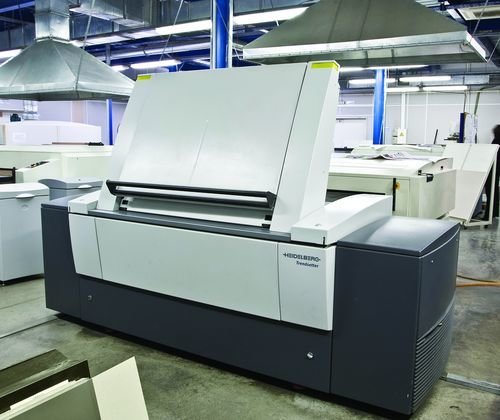

Автоматизована система встановлення ДФ

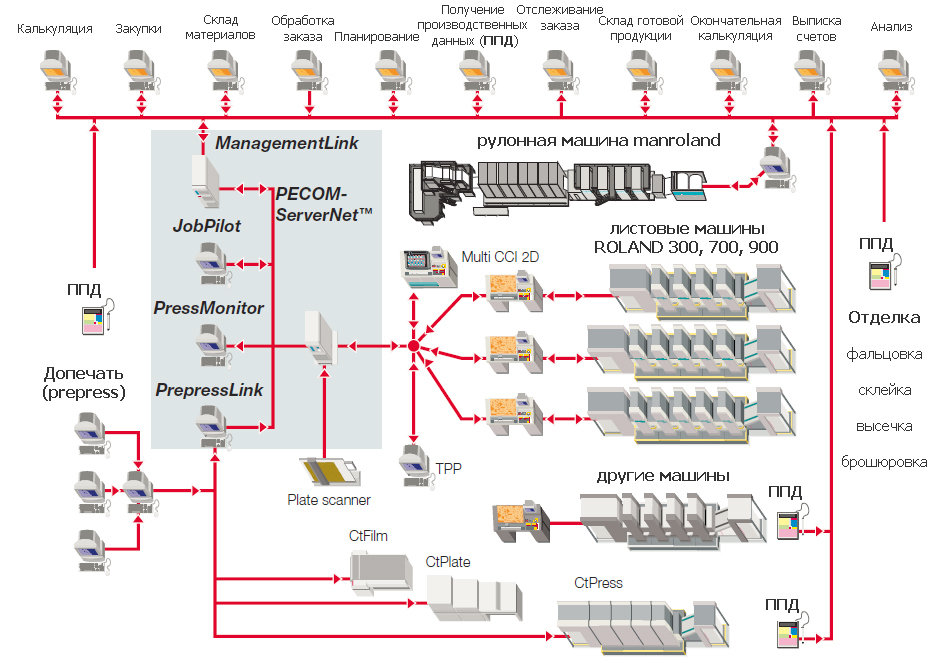

Інформаційне забезпечення відділів підприємства, окремих служб виробничих цехів і дільниць:

- повинно бути надійним і достатнім для продуктивної роботи;

- комп’ютерні мережі та Інтернет, міський та місцевий телефонний та диспетчерський зв’язок, радіоприймачі, пожежні сигнальні пристрої, телекомунікації проектую-ться відповідними службами комплексних проектних організацій;

- місця встановлення усіх слабоструминних інформацій-них пристроїв указуються на технологічних планах так само, як і всіх інших комунікаційних інженерних мереж.

Вимоги щодо ремонтно-механічних служб:


- розташування, площа та специфіка оснащення (підведення) приміщень ремонтно-механічних підрозділів.

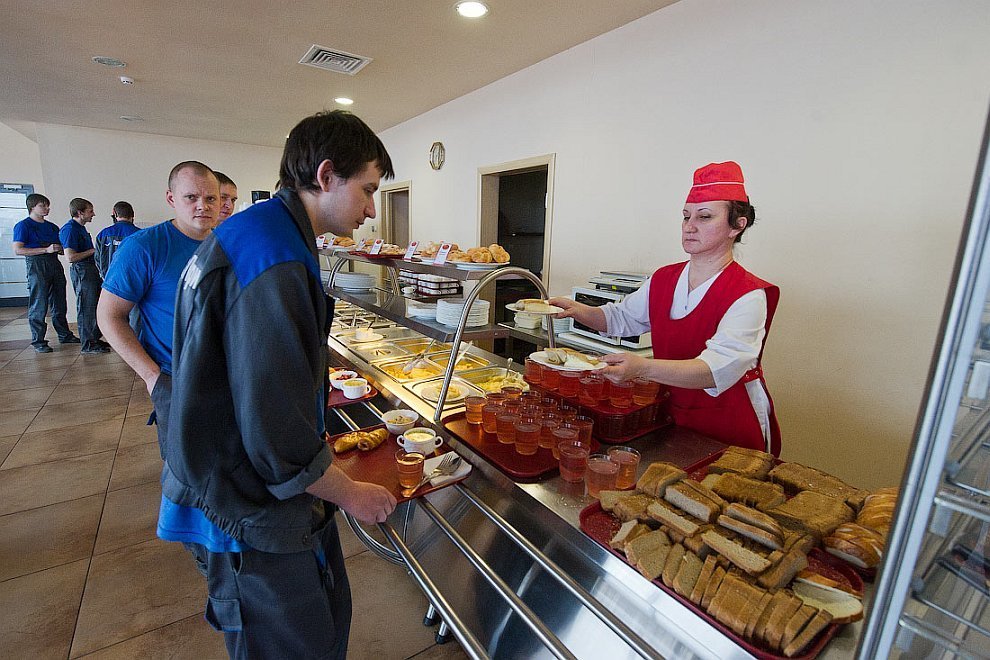

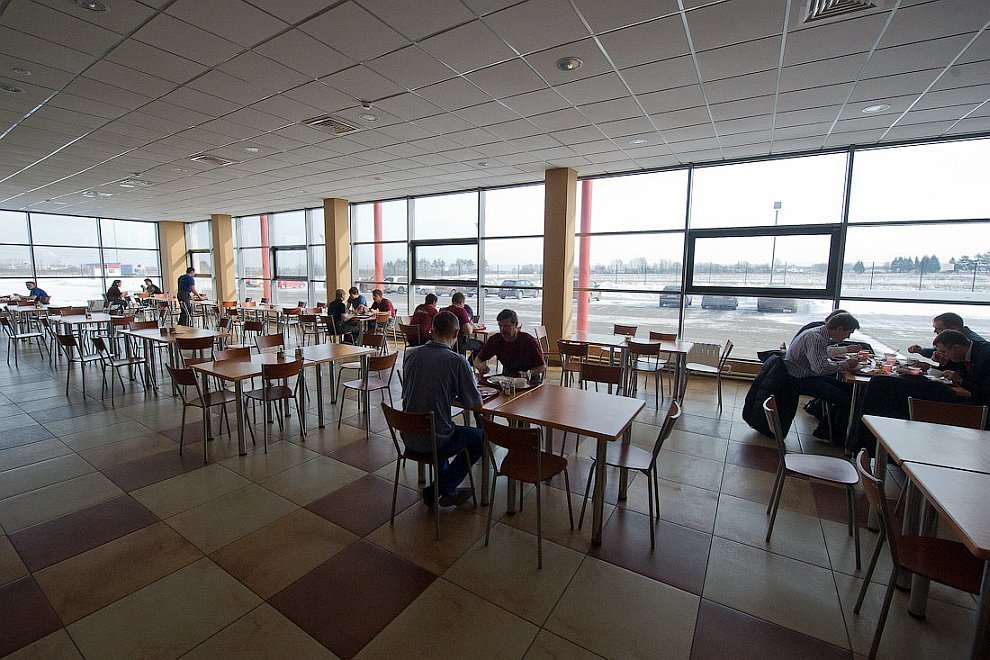

Вимоги щодо санітарно-побутові приміщень, приміщень з охорони здоров’я, громадського харчування:


- розрахункова площа;

- специфіка розміщення;

- особливості оснащення (підведення) комунікацій, енергосистем тощо.

Все устаткування і обладнання створює навантаження на будівельні конструкції.

Тож в ТЗ на будівельну частину входять також:


- розрахунок навантаження на перекриття будівлі
(у тонах на 1 кв. м);

- специфікація (відомість) вихідних даних на розробку конструкцій перекриття та шумоізоляції.

Документація на проєктування приміщень і будівель ВПК:


ДНАОП 1.9.40-1.01-96 приміщення ВПК поділяються на групи згідно категорії робіт: Іа, Іб, ІІа, ІІб;

яким відповідають вимоги до мікроклімату згідно ГОСТ 12.1.005-88;


Документація на проєктування приміщень і будівель ВПК:


згідно цих категорій та характеристик технологічного процесу і витратних матеріалів встановлюються вимоги до вогнестійкості будівель згідно СНиП 2.01.02-85;

які регламентують протипожежні норми проектування будівель і споруд, та вимоги для проектування систем опалення, вентиляції та кондиціювання повітря у виробничих приміщеннях згідно СНиП 2.04.05-91.

Державні санітарні номи:


Підприємства та організації поліграфічної промисловості ДСанПіН 3.3.1-176-2011;

Санітарні норми виробничого шуму, ультразвуку та інфразвуку ДСН 3.3.6.037-99;

Державні санітарні норми виробничої загальної та локальної вібрації ДСН 3.3.6.-039-99;

Правила охорони праці для підприємств та організацій поліграфічної промисловості НПАОП 22.1-1.02-07.

Підприємства та організації поліграфічної промисловості ДСанПіН 3.3.1-176-2011;


http://www.dsesu.gov.ua/ua/normativna-pravova-baza/sanitarni-pravyla-i-normy/file/102-19-12-2011-derzhavni-sanitarni-normy-ta-pravyla-pidpryiemstva-ta-orhanizatsii-polihrafichnoi-promyslovosti

Будівельні норми (ДБН) ДБН В.1.2-2:2006


НАГРУЗКИ И ВОЗДЕЙСТВИЯ. Нормы проектирования

http://www.dnaop.com/html/42852/doc-%D0%94%D0%91%D0%9D_%D0%92.1.2-2_2006

ДБН А.2.2-1-2003


Проектування. Склад і зміст матеріалів оцінки впливів на навколишнє середовище (ОВНС) при проектуванні і будівництві підприємств, будинків і споруд

http://www.dnaop.com/html/29815/doc-%D0%94%D0%91%D0%9D_%D0%90.2.2-1-2003

ГОСТ 21.101-93


Міждержавний стандарт.
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА




За яким, наприклад, визначено склад робочої документації, вимоги до робочих креслень і т. п.

Норми технологічного проектування


ОНТП 6-85 —М.: Госкомиздат СССР;
Изд-во «Книжная палата», 1988.



За цим документом визначено норми технологічного проектування поліграфічних підприємств в питаннях фонду часу роботи обладнання, автоматизації процесів, утилізації, розрахунків матеріалів, складів тощо.

Завдання для СРС

1. Основні інженерні комунікації малого поліграфіч-ного підприємства (міні-друкарні, репроцентру, офісної служби, комерційної фірми, вищого
навчального закладу тощо).

2. Системи підводу інформації, енерго- і водо-постачання до промислових будівель
​для забезпечення їх стабільної роботи.

3. Розробка технологічної частини бізнес-планів.

Література

1. Величко,О.М.Видавничо-поліграфічна справа. Практикум з проектування і розрахунку технологічних і виробничих процесів. — К.: ВПЦ „Київський університет”, 2009.

2. Величко О. М. Проектування технологічних процес і ввидавничо-поліграфічного виробництва [Електронний ресурс]: навчальний посібник для студентів напряму підготовки 6.051501 «Видавничо-поліграфічна справа» / О. М. Величко, В. М. Скиба, А. В. Шангін; НТУУ «КПІ». –Електронні текстові дані (1файл:1,71Мбайт). – Київ: НТУУ «КПІ», 2014. – 235 с. –Назва з екрана. —http://ela.kpi.ua/handle/123456789/8538.

3. Проектування та розрахунки виробничих процесів [Електроннийресурс]: електронні таблиці для виробничих розрахунків для студентів спеціальностей «Технологія друкованих видань»,«Технологіярозробки,виготовленнятаоформленняпакувань»/НТУУ«КПІ»;уклад.В.І.Кульбич.–Електроннітекстовідані(1файл:752Кбайт;1файл:1,04Мбайт).–Київ:НТУУ«КПІ»,2010.-Назвазекрана.—http://library.ntu-kpi.kiev.ua:8080/handle/123456789/460.
