Do

rádio

ao

computador

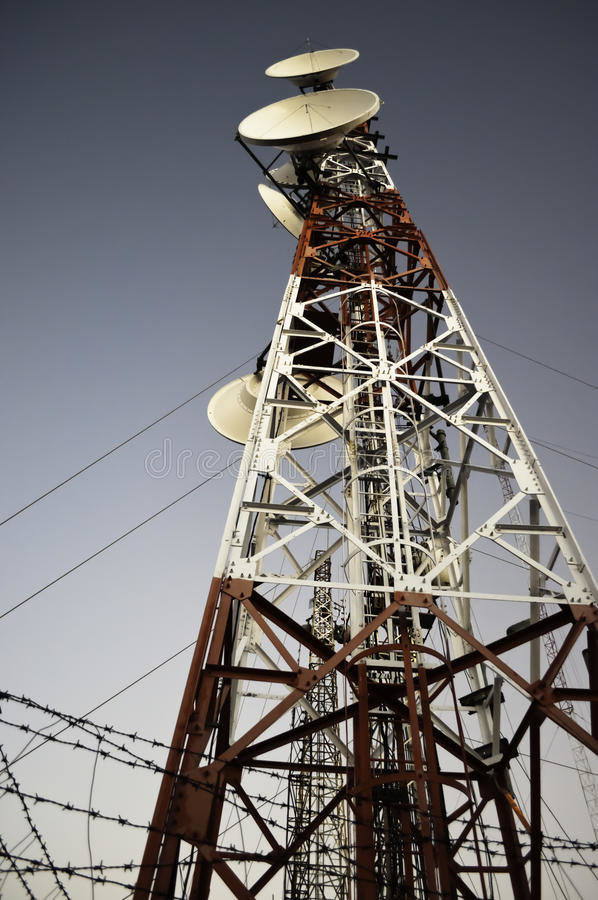

Rádio

E transmissão de sinais eletromagnéticos em geral

Ondas eletromagnéticas

AM: Amplitude Modulada

(Amplitude Modulation)

Do simples ao complexo

• Código morse (1895 - 2 milhas)
• Áudio (1900 - Brasil, Landell de Moura - 8 km)
• Vídeo p/b (1923)
• Vídeo + cores (1950)
• Dados (packet radio, 1970)

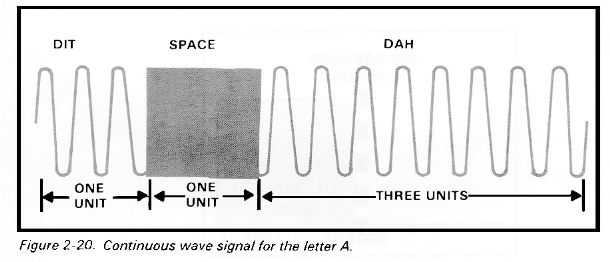

Código Morse

• Protocolo trinário:
  • Espaço / Curto / Longo
  • 0 / 1 / 2

.- [espaço] -... [espaço] -.-.

= abc

Código Morse

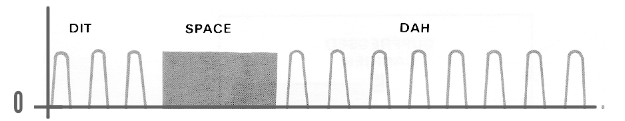

Necessidade: detecção

O emissor está transmitindo ou não?

Lembre-se: 1895!

1985

Kodak

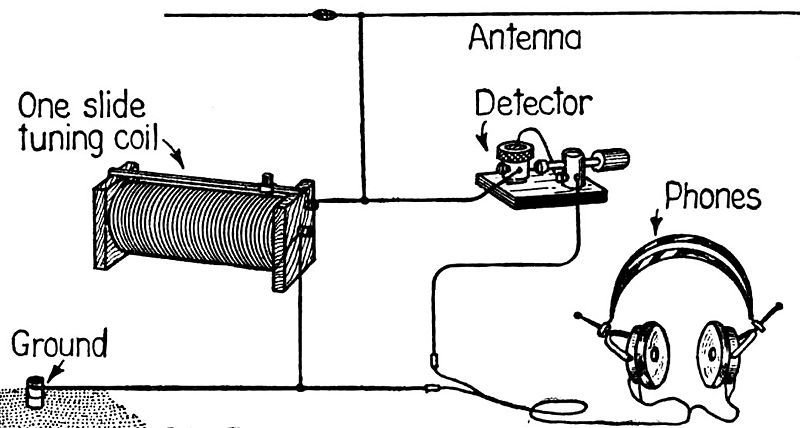

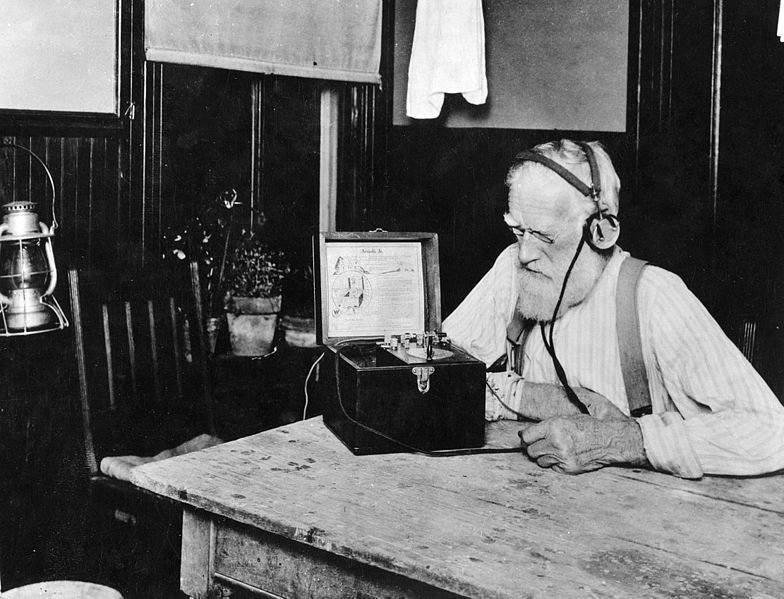

Crystal Radio

"Detecção"

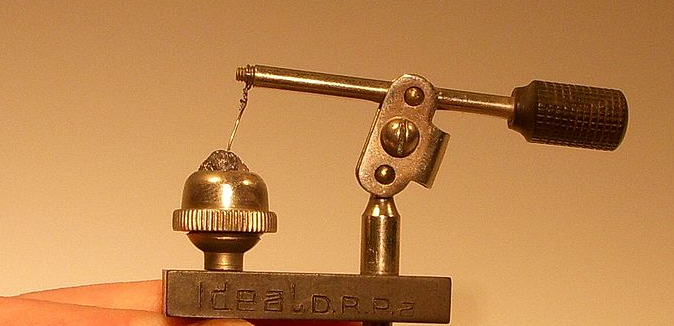

"Detector"

"Detector"

Piscinão de elétrons

Passagem "estreita"

Semicondutor

Ou "diodo"

Ânodo (-)

(+) Cátodo

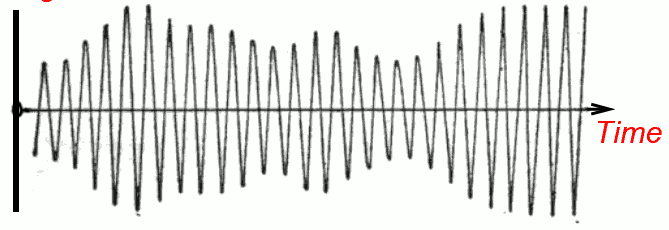

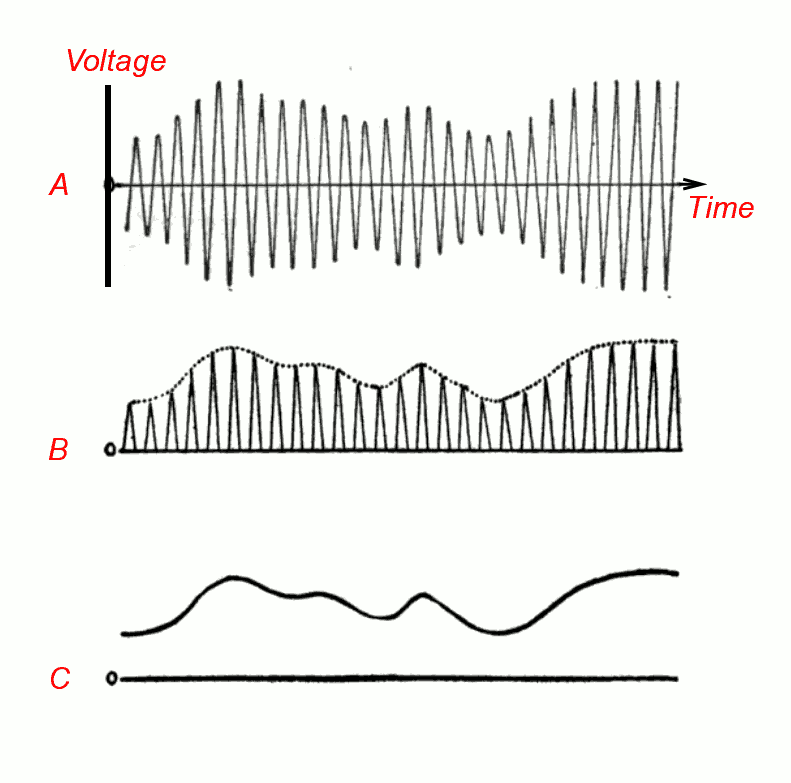

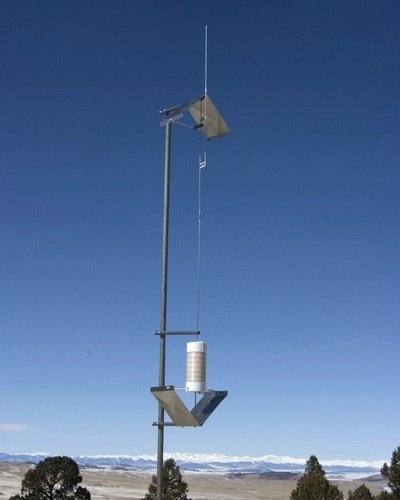

Amplitude Modulada

Onda portadora

(~ 2,3MHz - 153kHz)

Sinal

(~ 20Hz - 20KHz)

Amplitude Modulada

Transmitindo áudio

Problema:

Potência muito baixa

Válvulas

Válvula de água

Caixa

Pia

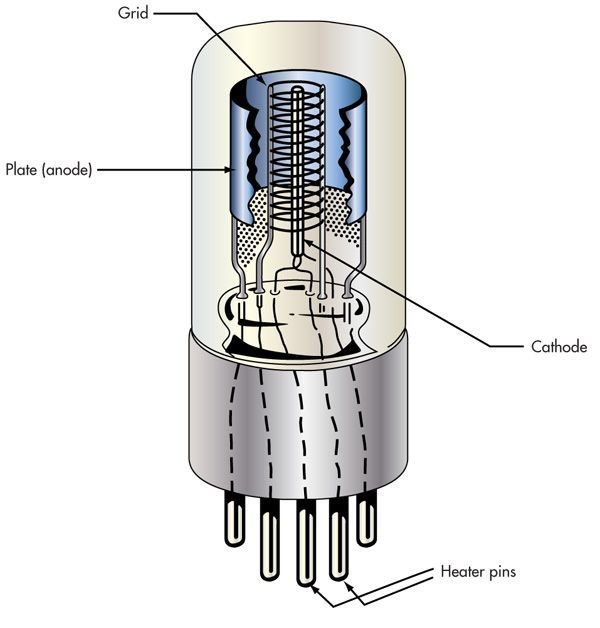

Válvula Eletrônica

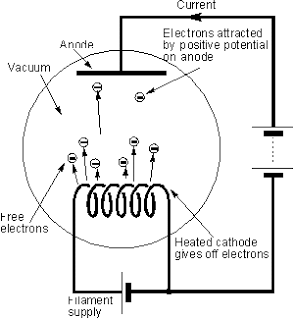

Parte 1: elétrons voando no vácuo

Válvula Eletrônica

Parte 2: controle

Problemas

• Precisa aquecer
• Desperdício de energia (luz e calor)
• Fabricação complexa

O transistor

O transistor

• Como a válvula, serve de amplificador de sinal
• Estado sólido
• Construção mais simples
• Pouca energia desperdiçada

Portas lógicas eletrônicas

• Precisa de válvulas (tubos ou transistores)
• Implementam lógica binária
• Permitem a implementação de "mecanismos eletrônicos"
  • E, finalmente, de computadores
